Промежуточная бетонная опора ПБ35–1В, серия 3.407.1–163 выпуск 1
Марка опоры: ПБ35-1В
Напряжение ВЛ (кВ): 35
Цепность: Одноцепная
Тип опоры: Промежуточная
Высота опоры, м:15.650
Высота до нижней траверсы, м: 10.800
Район по ветру: III
Район по гололеду: !-II
Марки проводов: AС 70/11, AС 95/16, AС 120/19
Марка грозозащитного троса: ЛК-0-8.0 (ГОСТ 3062-80)
Масса железобетона, т: 3,550
Масса металлических конструкций, кг: 103.3 с тросом, 63.3 без троса
Марка вибрированных стоек: Одна стойка СВ164-10.7 или СВ164-12

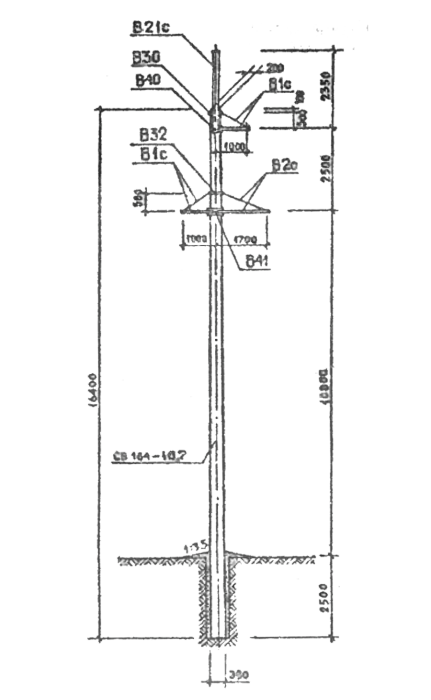

Техническая документация: серия 3.407.1-163 выпуск 1, чертеж 3.407.1-163.1-01
Подробнее
Промежуточная бетонная опора ПБ35-1В изготавливается по серии 3.407.1-163 выпуск 1.
Опора является свободностоящей.

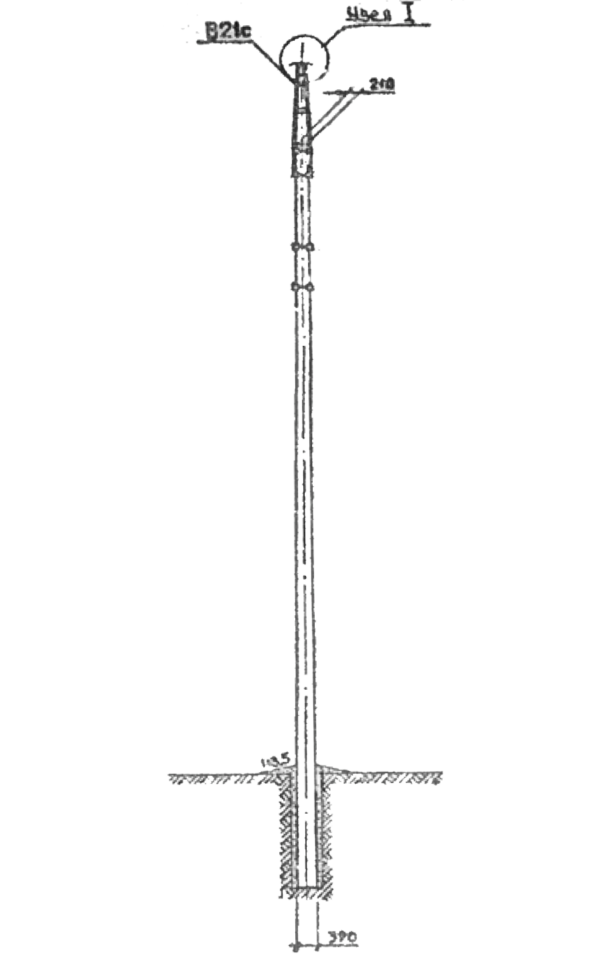

Опора закрепляется в грунте, путём погружения нижней части опоры в пробуренный котлован на глубину 2.5 м.
Опора является свободностоящей.
Опора закрепляется в грунте, путём погружения нижней части опоры в пробуренный котлован на глубину 2.5 м.
