Угловая промежуточная опора УП16,4–1, серия 3.407.1–143 выпуск 4
Марка опоры: УП16,4-1
Напряжение ВЛ (кВ): 10
Цепность: Одноцепная
Тип опоры: Угловая промежуточная
Высота опоры, м: 13.40
Высота до нижней траверсы, м: 8.30
Район по ветру: I-IV
Район по гололеду: I-IV
Объём железобетона, м3: 1.42
Масса железобетона, т: 3,55
Масса металлических конструкций, кг: 230.50
Марка стоек: Одна стойка СВ 164-12

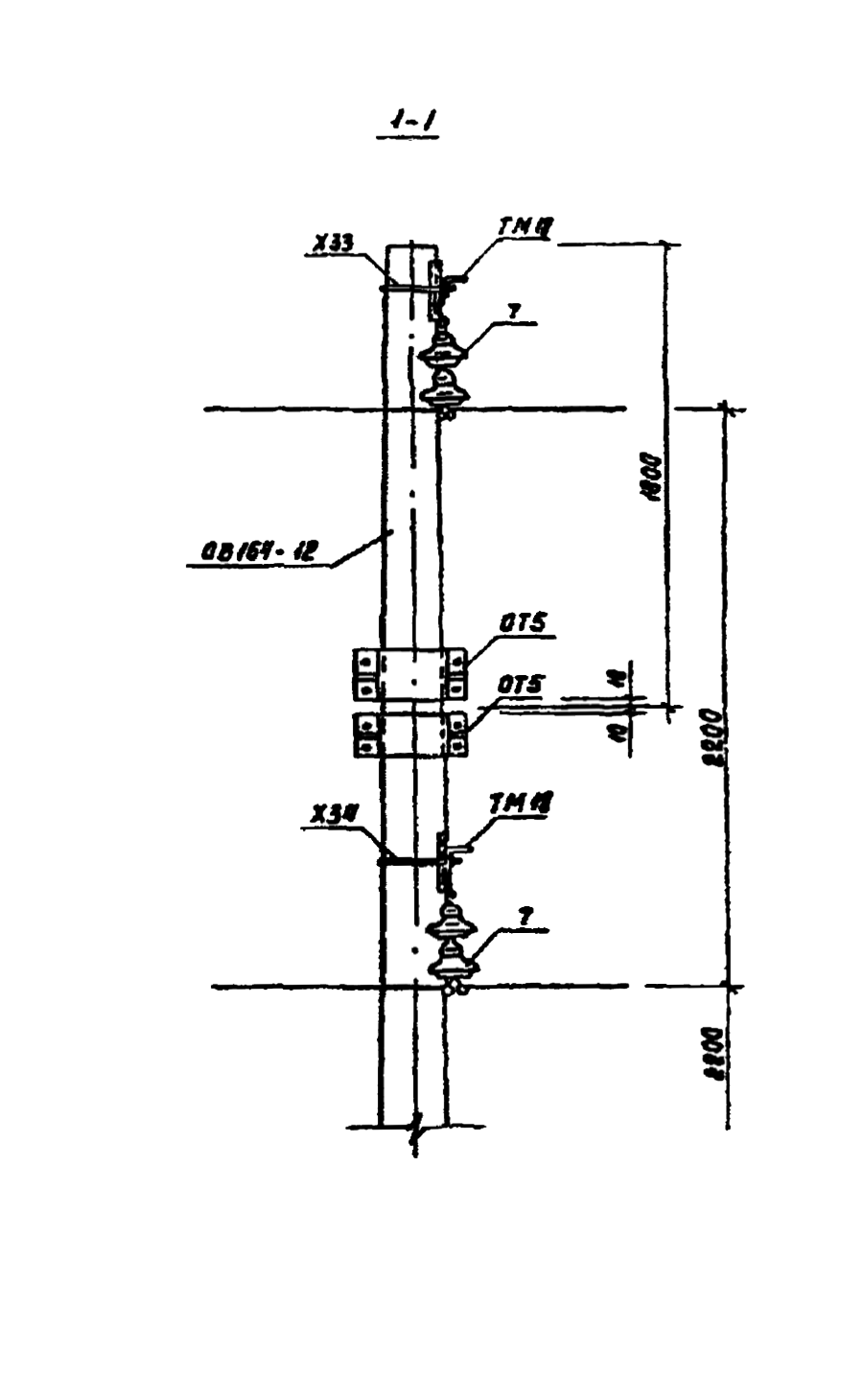

Марка траверс: ТМ18
Техническая документация: серия 3.407.1-143 выпуск 4, чертеж 3.407.1-143.4.4
Подробнее

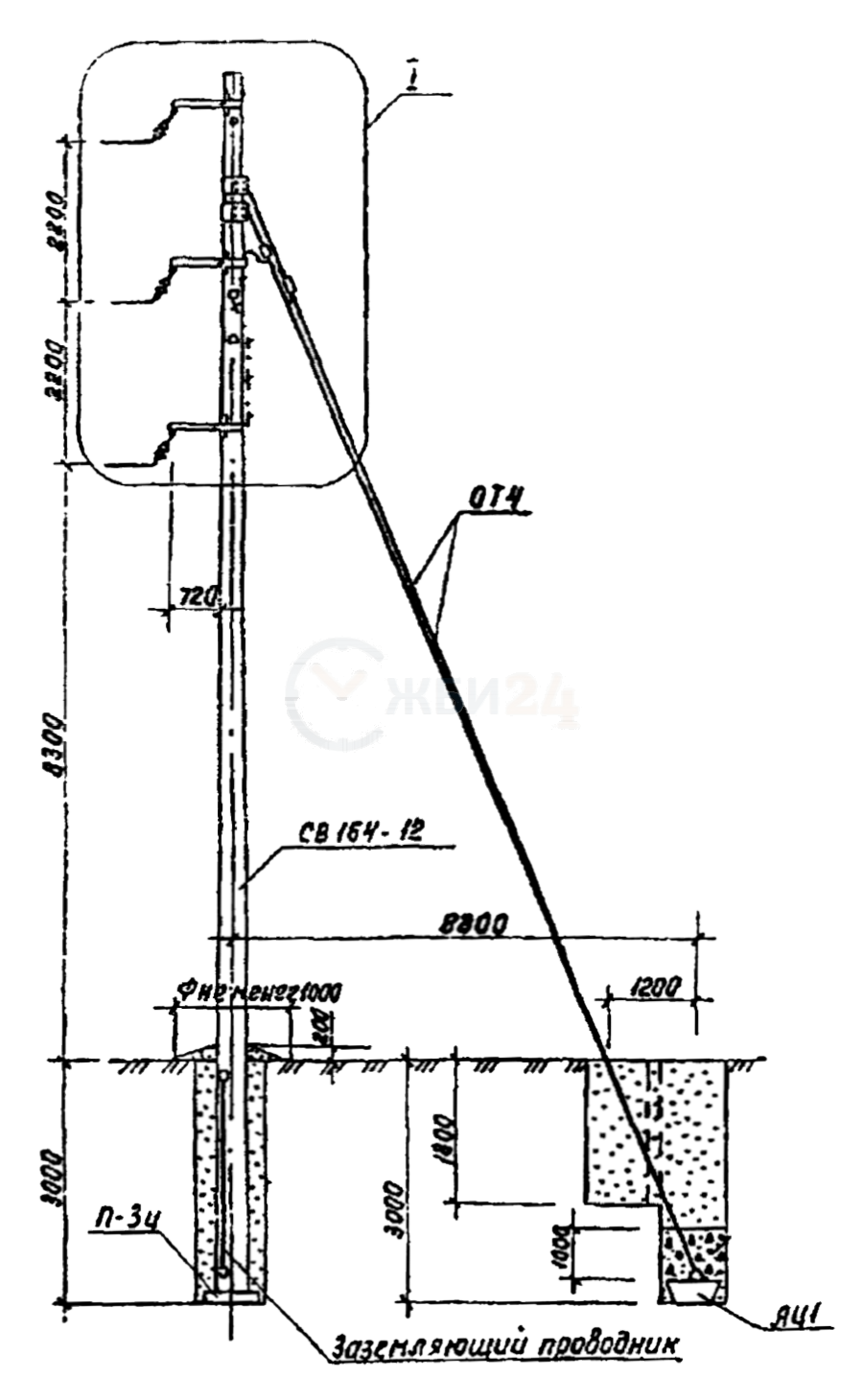

Угловая промежуточная опора УП16,4-1 изготавливается по серии 3.407.1-143, выпуск 4
Предназначена для установки в населенной и ненаселенной местности.

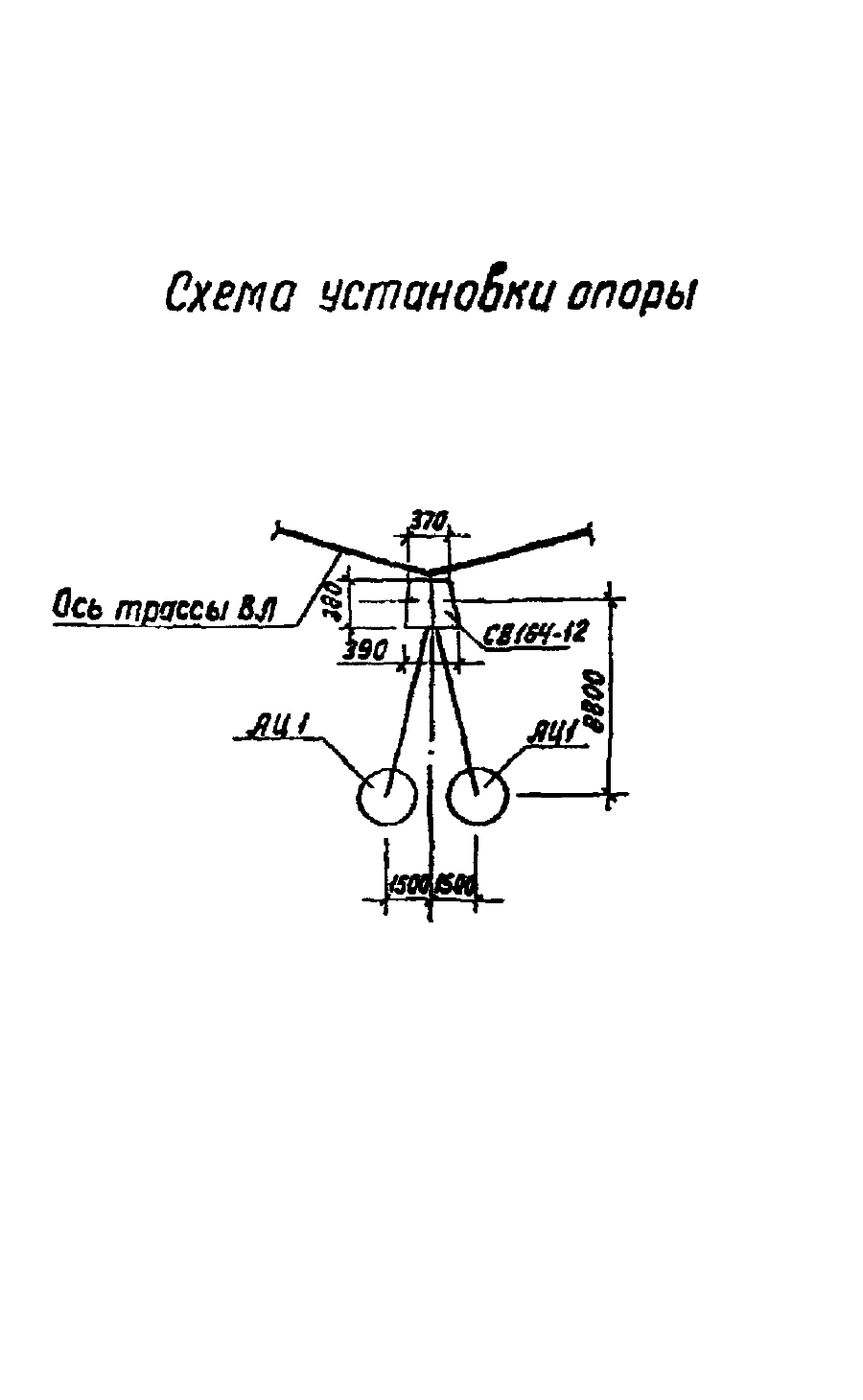

Опора крепится на оттяжках.
Опора закрепляется в грунте, путём погружения нижней части опоры в пробуренный котлован на глубину 3,0 м.
