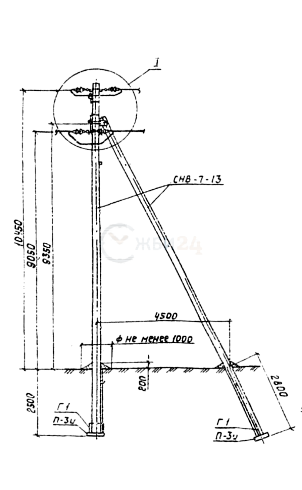

Анкерная (концевая) опора А10–3, серия 3.407.1–143 выпуск 3
Марка опоры: А10-3
Напряжение ВЛ (кВ): 10
Цепность: Одноцепная
Тип опоры: Анкерная (концевая)
Высота опоры, м: 10.45
Высота до нижней траверсы, м: 9.05
Район по ветру: I-VI
Район по гололеду: I-IV
Объём железобетона, м3: 1.50
Масса железобетона, т: 3,70
Масса металлических конструкций, кг: 71.10
Марка стоек: Две стойки СНВ 7-13
Марка траверс: ТМ14
Техническая документация: серия 3.407.1-143 выпуск 3, чертеж 3.407.1-143.3.8
Подробнее
Анкерная (концевая) опора А10-3 изготавливается по серии 3.407.1-143, выпуск 3
Предназначена для установки в населенной и ненаселенной местности.
Опора является свободностоящей.
Опора закрепляется в грунте, путём погружения нижней части опоры в пробуренный котлован на глубину 2,5 м.
