Промежуточная опора П10–3, серия 3.407.1–143 выпуск 2
Марка опоры: П10-3
Напряжение ВЛ (кВ): 10
Цепность: Одноцепная
Тип опоры: Промежуточная
Высота опоры, м: 8.90 (8.70)
Высота до нижней траверсы, м: 7.80 (7.60)
Район по ветру: I-III
Район по гололеду: I, II
Масса железобетона, т: 1,13
Масса металлических конструкций, кг: 16.80
Марка стоек: Одна стойка СВ110-3.5
Марка траверс: ТМ9
Техническая документация: серия 3.407.1-143 выпуск 2, чертеж 3.407.1-143.2.5
Подробнее
Промежуточная опора П10-3 изготавливается по серии 3.407.1-143, выпуск 2
Предназначена для установки в ненаселенной местности.
Опора является свободностоящей.

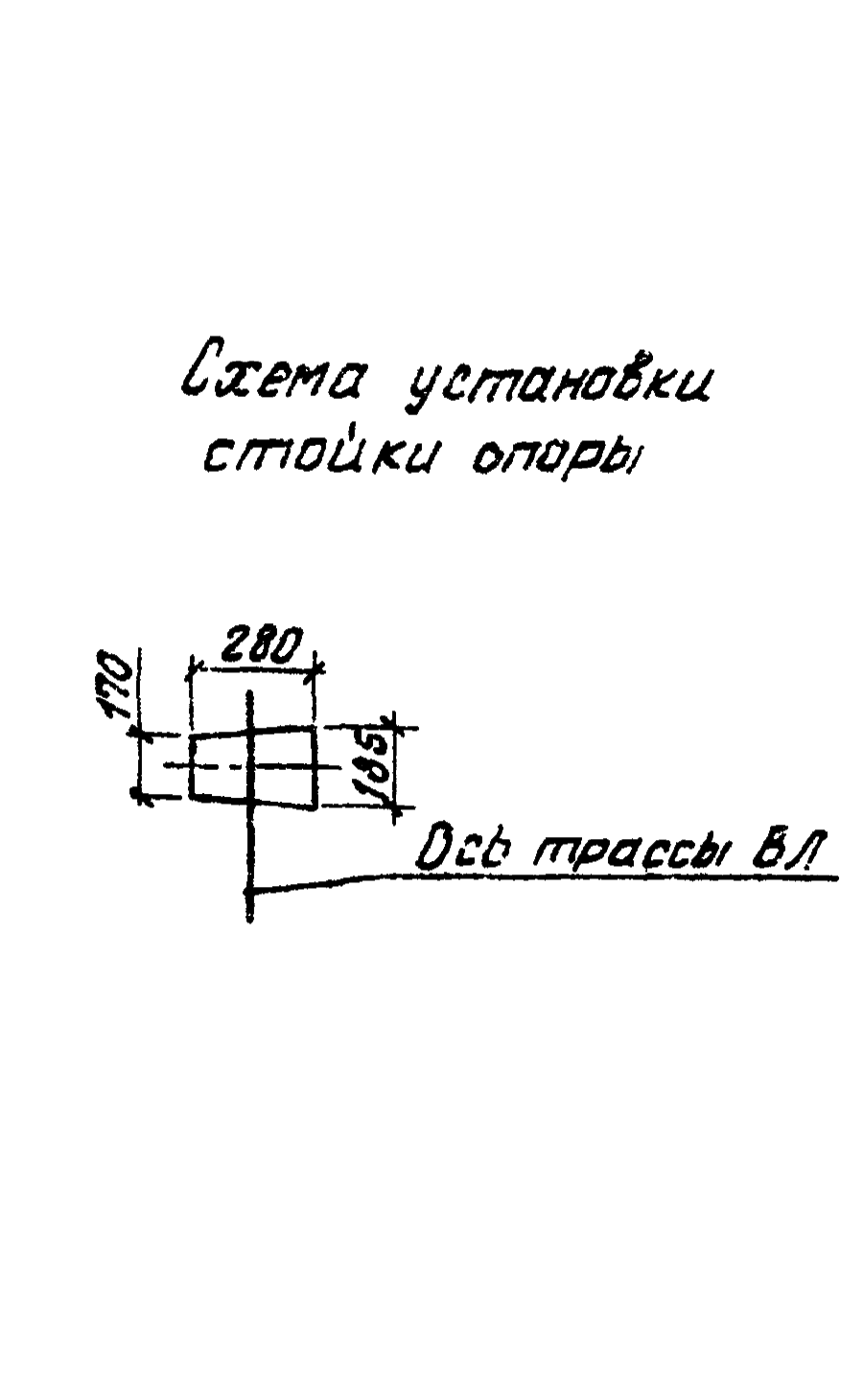

Опора закрепляется в грунте, путём погружения нижней части опоры в пробуренный котлован на глубину 2,3 (2.5) м.
