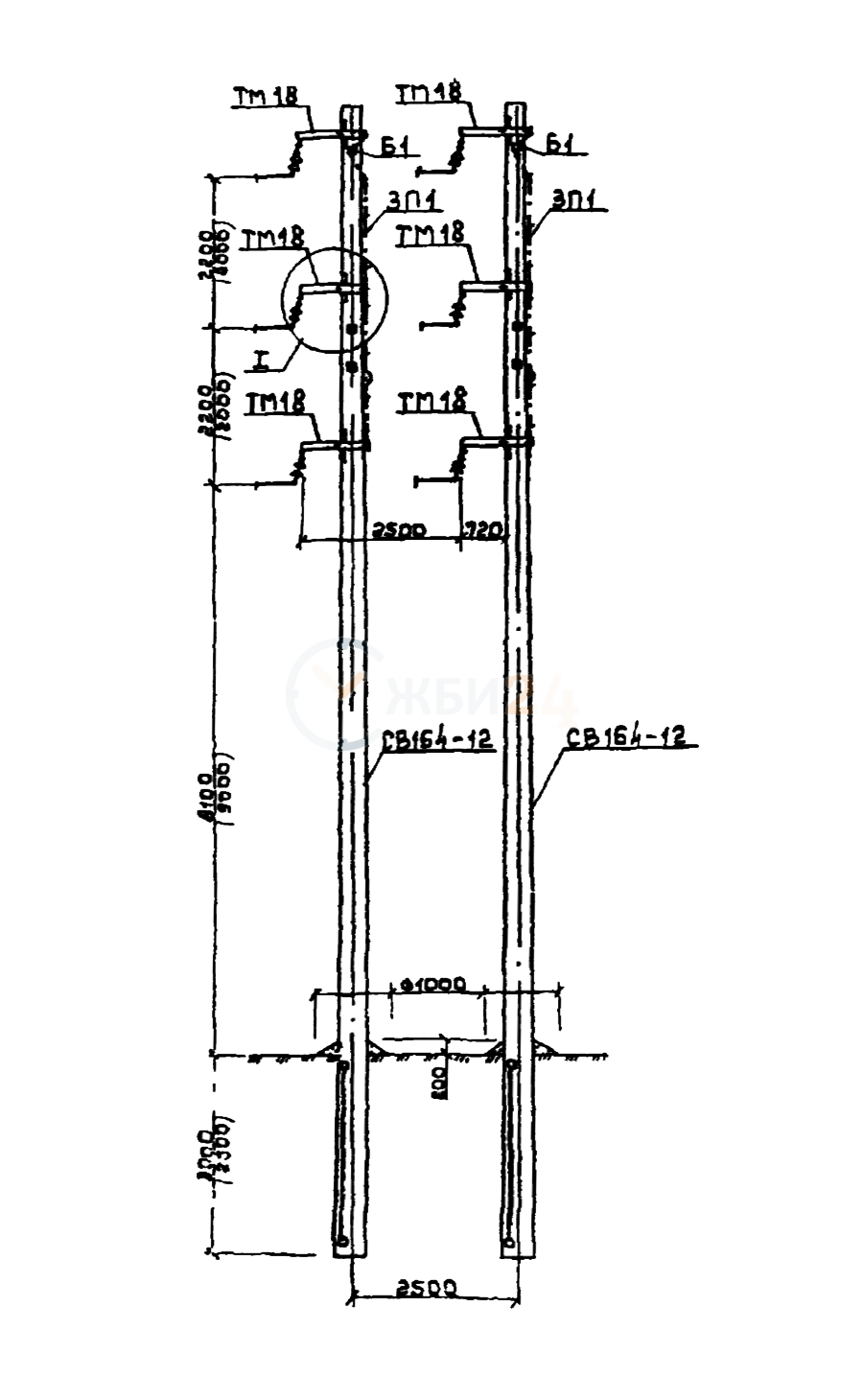

Угловая промежуточная опора 2УП10–1, серия 3.407.1–143 выпуск 6
Марка опоры: 2УП10-1
Напряжение ВЛ (кВ): 10
Цепность: Двухцепная
Тип опоры: Ответвительная промежуточная
Высота опоры, м: 13.40 (13.90)
Высота до нижней траверсы, м: 8.10 (9.00)
Район по ветру: I-IV
Район по гололеду: I-IV
Объём железобетона, м3: 2.84
Масса железобетона, т: 7,10
Масса металлических конструкций, кг: 123.20
Марка стоек: Две стойки СВ 164-12
Марка траверс: ТМ18
Техническая документация: серия 3.407.1-143 выпуск 6, чертеж 3.407.1-143.6.7
Подробнее
Ответвительная промежуточная опора 2ОП10-3 изготавливается по серии 3.407.1-143, выпуск 6
Предназначена для установки в населенной и ненаселенной местности.
Опора закрепляется в грунте, путём погружения нижней части опоры в пробуренный котлован на глубину 3,0 (2,5)м.
Предназначена для установки в населенной и ненаселенной местности.
Опора закрепляется в грунте, путём погружения нижней части опоры в пробуренный котлован на глубину 3,0 (2,5)м.
