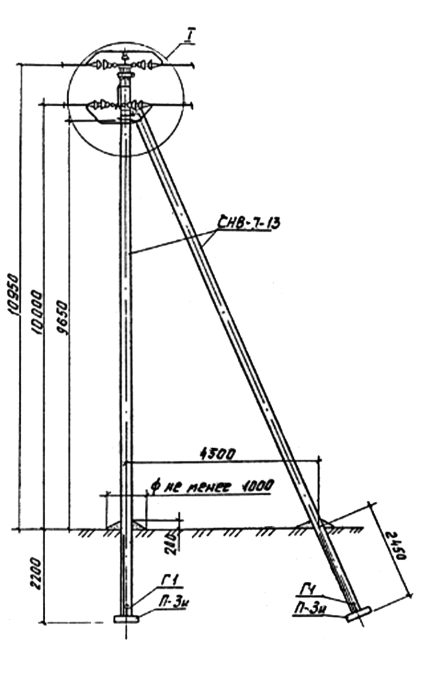

Переходная анкерная опора ПА10–3, серия 3.407.1–143 выпуск 5
Марка опоры: ПА10-3
Напряжение ВЛ (кВ): 10
Цепность: Одноцепная
Тип опоры: Переходная анкерная (облегченная)
Высота опоры, м: 10.95
Высота до нижней траверсы, м: 10.00
Район по ветру: I-V
Район по гололеду: I-IV
Объём железобетона, м3: 1.60
Масса железобетона, т: 3.92
Масса металлических конструкций, кг: 71.50
Марка стоек: Две стойки снв 7-13

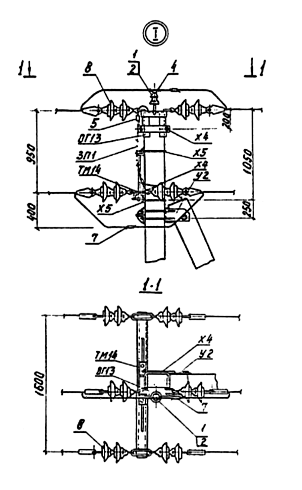

Марка траверс: ТМ14
Техническая документация: серия 3.407.1-143 выпуск 5, чертеж 3.407.1-143.5.13
Подробнее
Переходная анкерная опора ПА10-3 изготавливается по серии 3.407.1-143, выпуск 5
Предназначена для установки в ненаселенной и населенной местности.

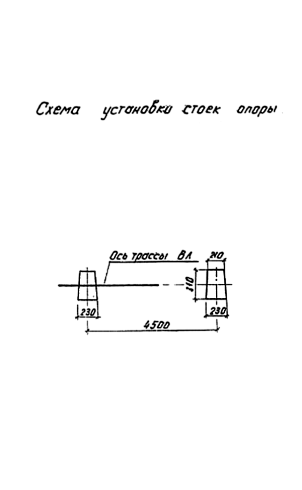

Опора закрепляется в грунте, путём погружения нижней части опоры в пробуренный котлован на глубину 2,2м.
Предназначена для установки в ненаселенной и населенной местности.
Опора закрепляется в грунте, путём погружения нижней части опоры в пробуренный котлован на глубину 2,2м.
