С 35-2-12-0
Длинна: 12000 мм.
Ширина: 350 мм.
Высота: 350 мм.
Вес: 3620 кг.
Объем бетона: 1,448 м3
Геометрический объем: 1,47 м3
Подробнее
по запросу
Стандарт изготовления изделия: Серия 3.407-115

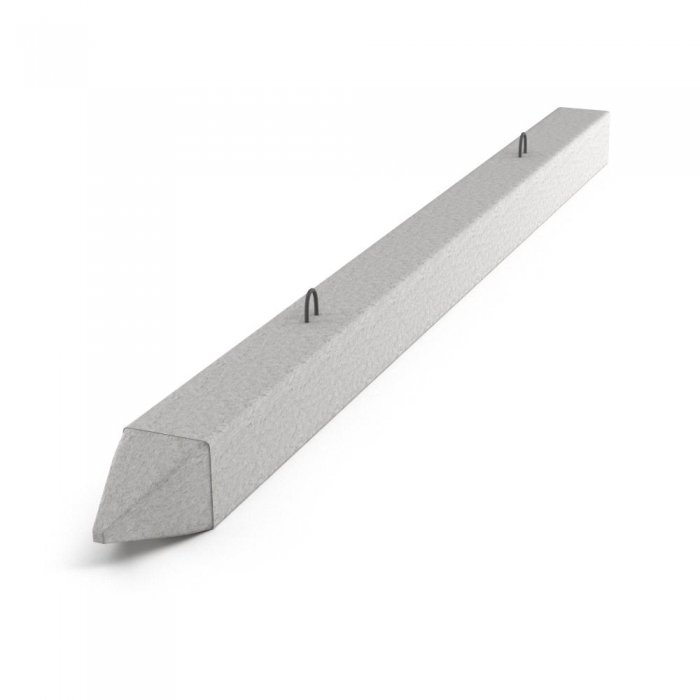

Свая квадратного сечения С 35-2-12-0 - это унифицированное строительное изделие, выполненное в виде стержня с квадратным сечением. Изделия запроектированы по Серии 3.407-115 и применяются для фундаментов ВЛ 35-500 кВ. Сваи служат надежной опорой для фундаментов опор ЛЭП, они способны принимать значительные нагрузки от стоек, поэтому и производятся из материалов только высочайшего качества. Элементы активно применяются в зонах со слабыми и подвижными грунтами. Детально ознакомиться с рабочими чертежами изделий можно в действующем нормативном документе.
Расшифровка маркировки
Индустриальные изделия маркируют согласно техническим документам. Марка проставляется с помощью трафаретов и штампов, как на самой индустриальной детале, так и в технической документации. Благодаря установленным заводским маркировкам, облегчается поиск железобетонной продукции на складской территории. Чтобы более детально ознакомится с изделиями, рассмотрим в подробностях марку С 35-2-12-0:
1. С - тип элемента - свая;
2. 35 - сечение;
3. 2 - нагрузка;
4.12 - длина.
Маркировочный шифр дополняется датой производства, наименованием производителя, указывают вес элемента в килограммах и ставят штамп ОТК. Заводская марка не изменяется.
Основные характеристики и изготовление
Сваи индустриальные производятся в соответствии с нормами Серией 3.407-115. За прочную основу запроектирован бетон класса от B22,5 и выше. Марка бетона по морозостойкости и водонепроницаемости устанавливается индивидуально. Согласно действующему регламенту применяется класс бетона по морозостойкости от F150, а по водонепроницаемости от W4 до W8. Чтобы обеспечить сваям дополнительную прочность, они подвергаются качественному армированию каркасами и сетками. Согласно ГОСТ 5781-82 применяется горячекатаная сталь класса A-III и A-I, а так же используется арматурная проволока Bp-I. Для удобной транспортировки, а так же для облегчения быстрой установки используются монтажные петли из стержневой горячекатаной стали класса A-I по ГОСТ 5281-82 и Серии 3.407-115. Отпускная прочность бетона в зимнее время должна быть не ниже 100% и не менее 75% в летний период. Перед тем, как строительные конструкции готовить к отпуску, они должны пройти ряд контрольных проверок на прочность, жесткость и трещиностойкость. Внимательно проверяют поверхность, на ней не должно быть пятин, наплывов и других дефектов. Все геометрические показатели должны строго соответствовать рабочим чертежам. По итогу комплексных проверок, отдел технического контроля выписывает на данные изделия паспорт качества, который заказчик получает вместе с готовой строительной продукцией.
Транспортировка и хранение
Хранение и транспортировка свай С 35-2-12-0 осуществляется по стандартным правилам, которые прописаны в нормативном документе Серии 3.407-115. Изделия складируют в штабелях, высота которых составляет не более 2,5 м. Все элементы раскладывают по партиям и по маркировочным шифрам, а между рядами прокладывает инвертарные подкладки. Транспортировка осуществляется на специализированном транспорте, в котором сваи надежно должны быть зафиксированы. Подъем строительных конструкций на высоту проводится путем захвата за строповочные петли. Выгружают индустриальные изделия на заранее подготовленной площадке. Все манипуляции следует проводить с соблюдением правил техники безопасности, ни в коем случае нельзя сваливать готовую железобетонную продукцию на землю и перетаскивать волоком.
