Плита ребристая ПВ4-3АIIIвТ

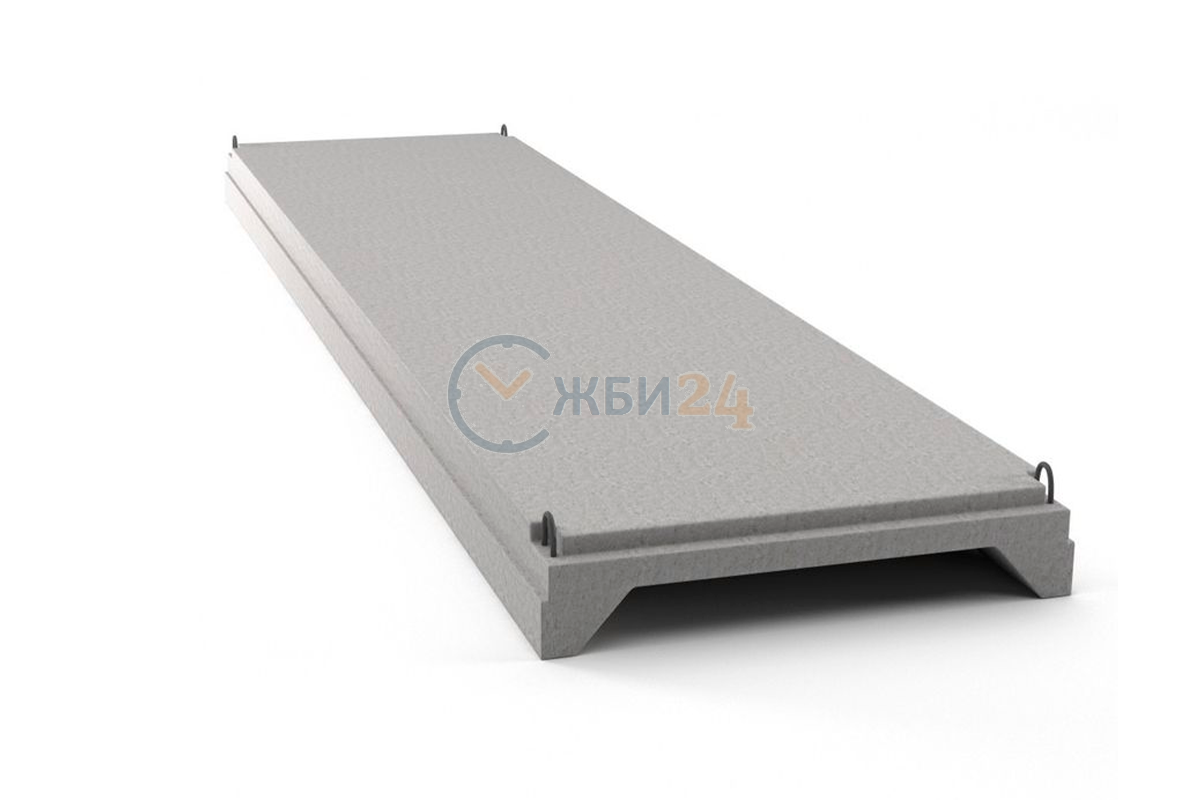

Плиты ребристые ПВ 4-3 АIIIвт – это железобетонные строительные элементы, изготавливаемые в форме прямоугольной скобы. Разработаны плиты для применения в строительстве промышленных зданий при покрытии верхнего этажа. Группа плит, спроектированных в ГОСТе 22701-77 с маркировкой ПВ, имеет отличительную особенность – выемку в полке для пропуска шахты вентиляции или воздуховода. Разработаны плиты с отверстиями разного диаметра, с различной маркой стали для армирования. Кроме этой группы, ГОСТ включает в себя еще три, конструктивно отличающиеся от описанных выше. Все они имеют размеры 6х3 метра, ребристую внутреннюю поверхность, изготавливаются из тяжелого бетона и устанавливаются в соответствии с проектом на здания с шагом несущих конструкций 6 метров.

1. Варианты маркировки

Многочисленные варианты плит покрытия, разработанные в ГОСТ, имеют существенные конструктивные отличия. Это позволяет более широко решать вопросы покрытия промышленных зданий, а в маркировке (расшифровка приводится ниже) отображаются различия характеристик, на основании которых подбираются соответствующие проекту изделия. Производителем представлены марки ребристых плит:

1. ПВ 4-1;

2. ПВ 4-2;

3. ПВ 4-3;

4. ПВ 4-4.

2. Основная сфера применения

Плиты ребристые разработаны и спроектированы для использования в строительстве промышленных зданий в качестве плит покрытия. Применяются в различных по климату, расчетной температуре, включая среднюю температуру самой холодной пятидневки ниже -40С, регионах. Используются в зданиях с разной сейсмичностью, до 9 баллов включительно. В ГОСТе, кроме плит ребристых ПВ 4-3 АIIIвт, разработан ряд плитных изделий, так же используемый для покрытия промышленных зданий. ГОСТ включает в себя 4 группы плит, различных по размерам, наличию конструктивных отверстий или выемок, а для каждой группы характерны различия в размерах выемок, отверстий, типе армирования.

3. Обозначение маркировки

Для группы изделий, схожих по форме, одинаковых по размеру, наличие маркировки – фактически единственный способ отличить их друг от друга. Плиты покрытия с ребристой внутренней поверхностью для промышленных строений разделяются на 4 группы: ПГ – сплошные панели без отверстий и выемок, ПВ – плиты с отверстием для шахты вентиляции или воздуховода, ПЛ – панели для устройства легко сбрасываемой кровли, ПФ – плиты, имеющие проем для установки зенитного фонаря. Кроме названия изделия в маркировке отображаются его основные характеристики. На примере плит ребристых ПВ 4-3 АIIIвт:

1. ПВ – плита, имеющая проемом в полке для установки конструкций вентиляции;

2. 4 – диаметр проема в дециметрах;

3. 3 – номер плиты по несущей способности;

4. АIIIвт – класс стали, используемой для армирования.

Габаритные размеры плит ребристых ПВ 4-3 АIIIвт:

Длина = 5970;

Ширина = 2980;

Высота = 300;

Вес = 3300;

Объем бетона = 1,31;

Геометрический объем = 5,3372.

4. Материалы изготовления и характеристики изделия

Для производства плит ребристых ПВ 4-3 АIIIвт и других, разработанных в рамках ГОСТ 22701-77, применяется тяжелый бетон. Прочность на сжатие, водонепроницаемость и морозостойкость определяются требованиям конкретного проекта. Ребристые плиты разработаны и рассчитаны для широкого диапазона условий и регионов эксплуатирования, поэтому экономически целесообразно подбирать материалы в соответствии с требуемыми параметрами. Армирование плит выполняется при помощи плоских сеток и пространственных каркасов, изготовленных из напрягаемой и ненапрягаемой арматуры разных классов, подобранных также в соответствии с требованиями проекта, с учетом степени агрессивности среды. Для армирования плит ребристых ПВ 4-3 АIIIвт применяют сварные сетки, изготовленные из стали, указанной в маркировке. Во всех случаях армирование покрывается антикоррозийной смесью, защищающей его от внутренних разрушений.

5. Складирование, транспортировка и хранение

Для перевозки и складирования плиты ребристые ПВ 4-3 АIIIвт (а так же, другие типы плит) сортируют по маркам и укладывают в вертикальные штабели, высотой до 2 метров, в рабочем положении, с использованием прокладок и подкладок из дерева. Длина прокладок должна быть не менее ширины опираемой поверхности, толщина – не меньше 30 мм. Укладка штабелей производится на выровненное основание с обеспечением доступа для захвата и подъема плит спецтехникой. При хранении в условиях склада также необходимо обеспечить свободный доступ для осмотра заводской маркировки. Для транспортировки плиты тщательно закрепляют, чтобы исключить продольные и поперечные сдвиги, трение и удары. Запрещено разгружать плиты сваливанием, сбрасывать с любой высоты. Весь период от производства до монтажа в месте эксплуатирования плит ребристых ПВ 4-3 АIIIвт необходимо обеспечить сохранность свойств и характеристик, полученных изделиями при производстве, соответствующее правилам обращение с железобетонной продукцией.
