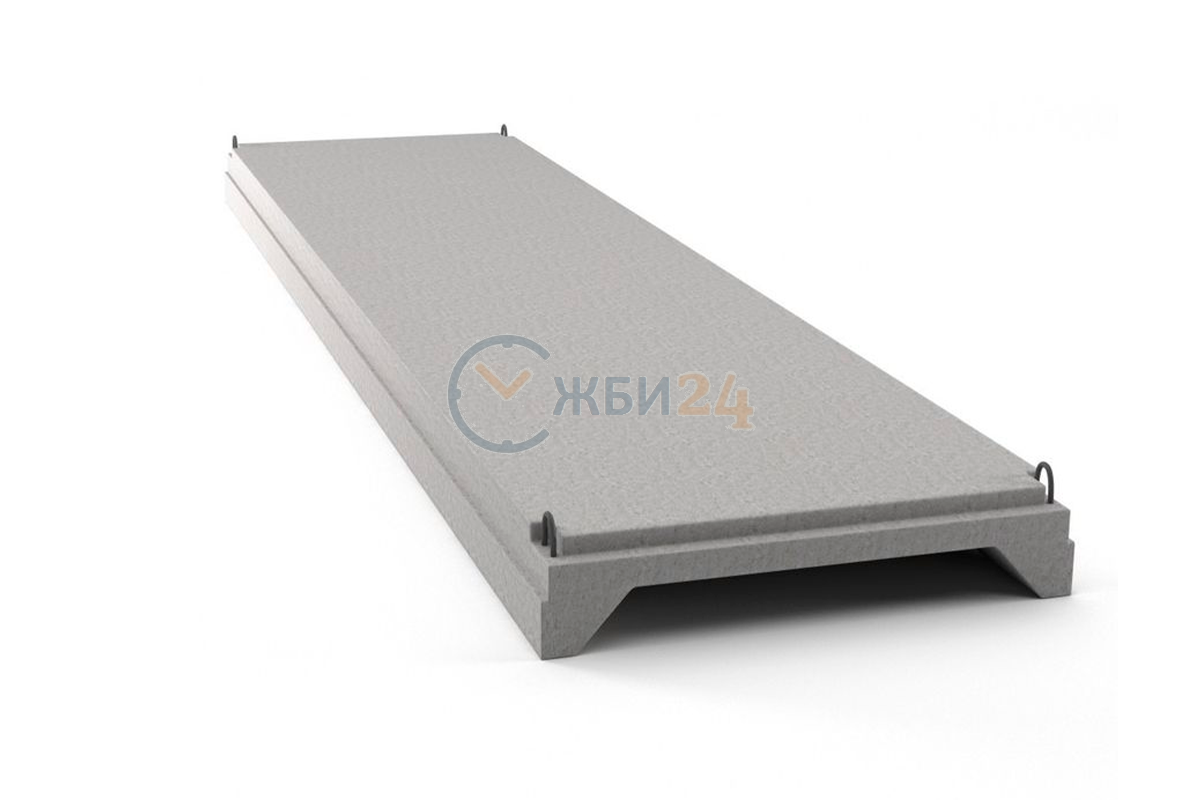

Плита ребристая 2ПГ12-2АIIIв

Плиты ребристые 2ПГ 12-2 АIIIв – это продолговатые панели с продольными и поперечными ребрами жесткости, а также с техническим отверстием в одной из частей полки, предназначенным для пропуска вентиляционной шахты. Номенклатура подобных железобетонных элементов представлена изделиями с номинальными размерами 3 на 12 метров. Ребра для опирания со специальными закладными элементами крепежа не только упрощают процесс монтажа, но и придают всей конструкции повышенной жесткости. Высокая несущая способность, долговечность и стойкость к любым атмосферных воздействиям – вот главные преимущества строительных материалов данного типа.

1. Варианты маркировки

Марка ЖБИ – это специальный шифр из нескольких групп буквенно-цифровых обозначений, присваиваемый каждому железобетонному изделию для удобства при составлении чертежей и спецификаций. Существует несколько актуальных способов написания марки ребристых плит Серии 1.465.1-15:

1. 2ПГ 12-1;

2. 2ПГ 12-2;

3. 2ПГ 12-3;

4. 2ПГ 13-4.

2. Основная сфера применения

Плиты с проемами 2ПГ 12-2 АIIIв служат для покрытия одноэтажных зданий промышленного типа, в тех участках постройки, где существует необходимость пропуска вентшахты с дефлекторами, зонтов или крышных вентиляторов. Такие изделия легко справляются с систематическим воздействием предельно высоких температур (до +50 градусов), хорошо переносят слабо и средне агрессивную газовую среду и вибрацию оборудования, одинаково эффективны как в отапливаемых, так и в неотапливаемых помещениях. Плиты этой Серии также могут применяться в районах с повышенной сейсмичностью (7 и 8 баллов) или с суровым климатом, где средняя зимняя температура достигает -40 градусов.

3. Обозначения маркировки изделия

Помимо использования в технической документации, марка железобетонных изделий изображается и непосредственно на готовой продукции. Шифр наносится по специальному шаблону или с помощью штампа и несет в себе важную информацию о типоразмере. Марка 2ПГ 12-2 АIIIв означает следующее:

1. 2 – второй типоразмер по ГОСТ;

2. ПГ – плита без проема в полке;

3. 12 – порядковый номер по несущей способности;

4. 2 – количество проемов;

5. АIIIв – класс напрягаемой арматуры.

Фактические размерные показатели данного конкретного типоразмера представлены следующими параметрами:

Длина = 11960;

Ширина = 2980;

Высота = 450;

Вес = 7300;

Объем бетона = 2,92;

Геометрический объем = 16,0384.

Умение расшифровывать марку ЖБ изделия существенно упрощает процесс сортировки стройматериалов и ознакомления со спецификациями.

4. Изготовление и основные характеристики

Плиты должны выдерживать большие нагрузки от оборудования (например, крышных вентиляторов) плюс к своему собственному весу и возможным порывам ветра. На такие элементы возложена большая ответственность. Их высокие прочностные характеристики являются главным залогом безопасности промышленного здания. Поэтому класс применяемого бетона по прочности может достигать В40, а армируются данные изделия стержневой термомеханически упрочненной арматурой классов Ат-VI, Ат-V и Ат-IVC и горячекатаной арматурой с периодическим профилем для максимально надежной сцепки А-ІІІ. При этом марки водонепроницаемости и морозостойкости защитного бетонного слоя варьируются в зависимости от климатических условий в районе будущей эксплуатации. Они оговариваются с заказчиком заранее.

Плиты 2ПГ 12-2 АIIIв, предназначенные для применения в условиях агрессивной газовой среды, должны быть дополнительно защищены от коррозийных процессов. В конструкции ребристых панелей имеются специальные отверстия для строповочных петель, без которых буквально не обойтись при проведении погрузочных работ. Также наружные грани продольных ребер каждой плиты снабжаются особыми пазами, где после замоноличивания швов образуются шпонки.

Соответствие размерных параметров готового изделия проектным, наличие отпускного уровня прочности и положенной трещиностойкости, а также удовлетворительное состояние поверхности проверяется сразу по завершению процесса изготовления в ходе заключительных приемо-сдаточных испытаний.

5. Транспортировка и хранение

Главная задача любого производителя – доставить заказчику продукцию в ее идеальном состоянии. Для гарантии сохранности железобетонных ребристых плит 2ПГ 12-2 АIIIв они должны храниться на специально подготовленной основе в невысоких ровных штабелях, послойно проложенных деревянными изоляционными материалами. Для погрузки следует привлекать спецтехнику соответствующей грузоподъемности, а перевозят такие крупные строительные материалы исключительно по официальному разрешению при условии максимально надежного закрепления в кузове.
