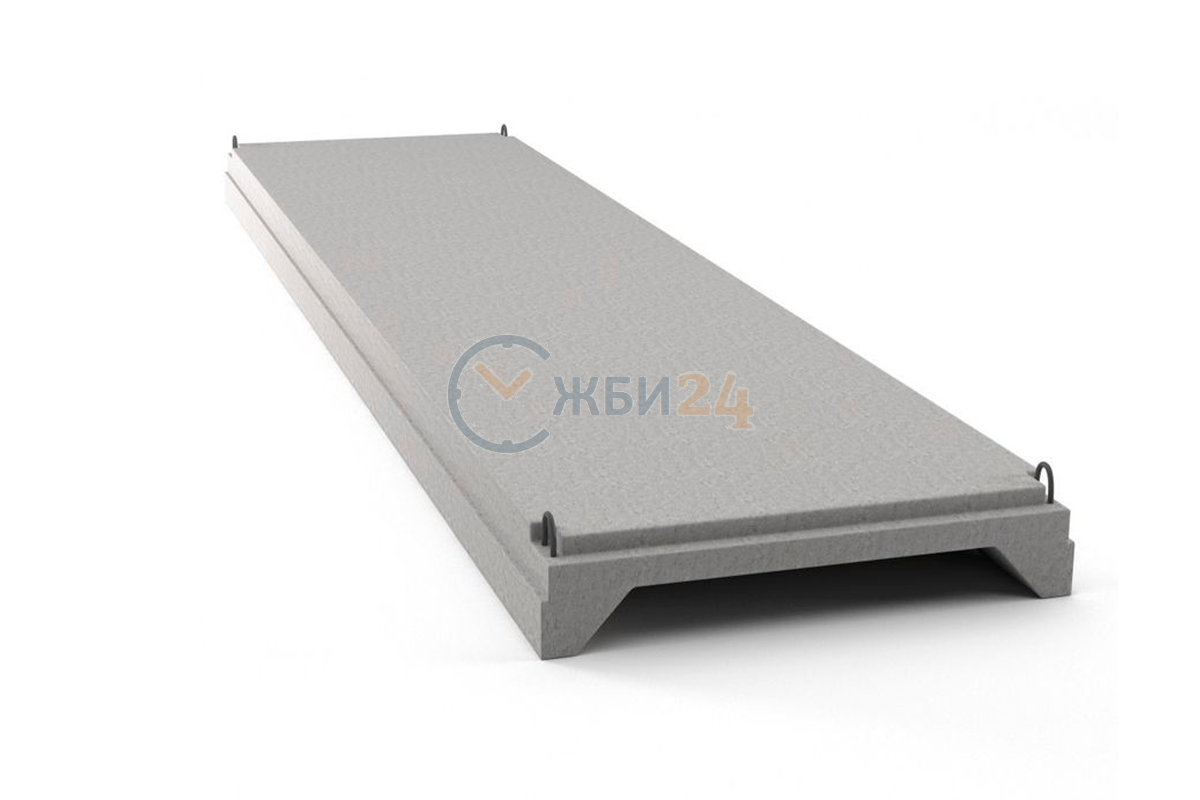

Плита ребристая 4ПЛ6-3АтV

Ребристая плита 4ПЛ 6-3 АтV представляет собой высокопрочную предварительно напряженную прямоугольную конструкцию с поперечными ребрами. В теле таких изделий так же могут быть запроектированы дополнительные закладные детали для сопряжения с другими строительными элементами. В конструкции предусмотрен проем для устройства лекгосбрасываемой кровли, предназначенной для снятия избыточного давления в результате внезапного взрыва. Основная сфера применения данных плит - покрытие отапливаемых и неотапливаемых одноэтажных промышленных сооружений с взрывоопасным производством. Регламентировано их использовать в областях с обычными условиями строительства, с расчетной температурой наружного воздуха не ниже сорока градусов, с неагрессивной, слабоагрессивной газовой средой. Возможно так же применять в районах с особыми условиями (сейсмическая активность от 7 до 9 баллов, среднеагрессивная газовая среда), при соблюдении дополнительных рекомендаций, прописанных в Серии изготовления. В изделиях, применяемых в зонах с высокой сейсмичностью, по наружным граням продольных ребер имеются пазы для образования шпонок в продольных швах между плитами.

Расшифровка маркировки

Марка железобетонных конструкций состоит из цифровых и буквенных индексов, объединенных в единую систему. При детальном рассмотрении маркировки 4ПЛ 6-3 АтV, можно узнать что:

1. 4 - типоразмер;

2. ПЛ - ребристая плита с проемом в полке для устройства лекгосбрасываемой кровли;

3. 6 - округленного до целого числа длина (м);

4. 3 - индекс, характеризующий несущую способность;

5. АтV - класс напрягаемой арматуры.

Марка изделия и производителя, дата выпуска, печать ОТК - основные сведения, которые должны быть указаны на боковой поверхности каждой ребристой плиты, поставляемой потребителю. Надписи наносятся несмываемой краской контрастного цвета при помощи штампов и трафаретов.

Материалы и производство

Ребристые плиты 4ПЛ 6-3 АтV регламентировано изготавливать агрегатно-поточным способом с соблюдением всех требований, закрепленных в Серии 1.465.1-20. Исходя из разного уровня оснащенности изготовителей строительными материалами, технологического оборудования, из условий эксплуатации, нормативным документом представлена возможность выбора бетона, класса арматуры, способа анкеровки, строповки. В основе конструкций лежит тяжелый бетон с классами по прочности на сжатие в диапазоне от В15 до В25, с водонепроницаемостью W4, W6.

Армируется полка плит сварными сетками, ребра - каркасами. В качестве напрягаемой арматуры, в зависимости от степени агрессивности среды, может применяться сталь классов: АтV, АтIVс, АIIIв, АIII, АVI, АV, ненапрягаемой арматуры - АIII, АтIIIс, АтIVс, проволока ВрI. Завод-производитель в каждом конкретном проекте должен разрабатывать комплекс мероприятий по антикоррозийной защите стальных деталей и самих изделий согласно указаниям СНиП 2.03-11-85.

Транспортировка и хранение

Готовые ребристые плиты 4ПЛ 6-3 АтV надлежит складировать в рабочем положении в штабелях. Между рядами в штабеле обязательна установка инвентарных прокладок, строго одна над другой по вертикали, которые предотвращают нижние плиты от разрушения под весом вышележащих конструкций.

Подъем плит следует выполнять спецтранспортом за предназначенные для этого петли. Сброс, навал, перетаскивание волоком запрещаются.

При перевозке к месту монтажа автомобильным, железнодорожным, водным транспортом, требуется обеспечивать конструкциям надежную фиксацию, исключающую их сдвиг, опрокидывание, трение.
