Плита ребристая 2ПГ6-2АтIVT

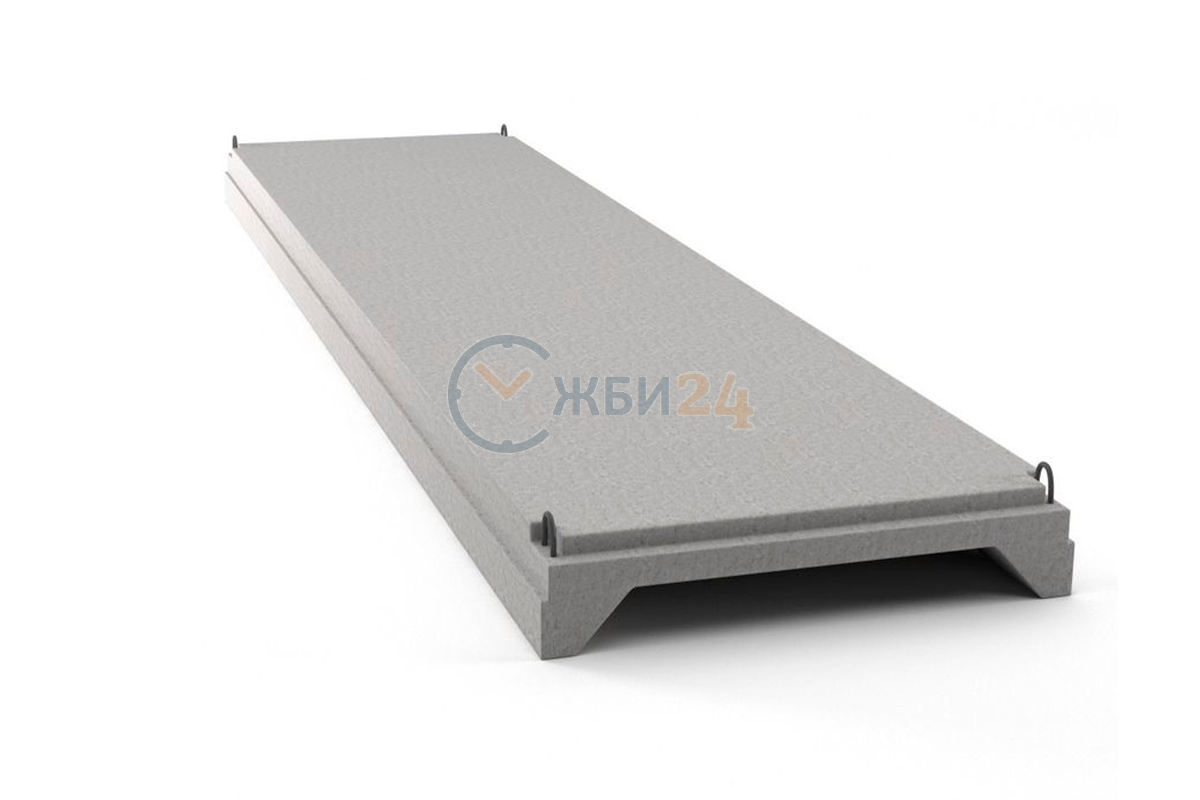

Плита ребристая 2ПГ 6-2 АIVТ  типовая напряженная железобетонная плита. Изделие разработано для покрытия одноэтажных зданий и сооружений. Плита представляет собой полку, оснащенную вдоль ребрами жёсткости, для перераспределения нагрузки. Предел огнестойкости плит составляет 0,5 часа. Рабочие чертежи и дополнительные условия изготовления и применения содержит Серия 1.465.1-7/84. Согласно серии плиты разделяют на четыре типа:

- 2ПГ плита без проема в полке;

- 2ПВ с проемом в полке для установки вентиляционных устройств;

- 2ПЛ  с проемом в полке для обустройства легко сбрасываемой кровли;

- 2ПФ  с проемами в полке для устройства зенитных фонарей.

Расшифровка маркировки

Для условного обозначения плиты разработана лаконичная маркировка. Она содержит в себе буквенно - числовые группы разделенные дефисом. Расшифровав маркировку можно прочитать основные характеристики изделия. Рассмотрим подробнее марку плиты 2ПГ 6-2 АIVТ где:

1. 2ПГ  тип плиты;

2. 6 длина плиты, в м.;

3. 2  индекс несущей способности;

4. AIV  класс напрягаемой арматуры;

5. т  вид бетона.

По готовности на каждой плите прописывают маркировочные обозначения, для удобства сортирования плит на складе, а также их последующего обнаружения.

Материалы и производство

Выпуск изделий осуществляется в заводских условиях. Плиты могут изготавливаться из тяжелого бетона марки М200  М450 и легкого бетона на пористых заполнителях марки М200  М400. Плиты 2ПЛ производят только из тяжелого бетона. В качестве рабочей напрягаемой арматуры принята термомеханическим и термическим способом упрочненная классов AtVI, AtV по ГОСТ 10884-81, горячекатаная класса AIV по ГОСТ 5781-82. Вид бетона и класс напрягаемой арматуры выбирается исходя из условий эксплуатации. Для возможности крепления плит к другим конструктивным элементам, плиты изготавливают с закладными деталями. Следует проводить мероприятия по защите бетона и металлических частей, методы защиты прописывают в конкретном проекте.

Приемка плит происходит партиями. Плиты проверяются отделом технического контроля завода - производителя. Тщательно осматривается бетонная поверхность, не должно быть сколов и трещин, ржавых и маслянистых пятен. Геометрические параметры должны соответствовать рабочим чертежам. Не допускаются обвалы бетона с оголением арматурных стержней. Контролируется расположение арматуры и защитного бетонного слоя поверх арматуры. Проводят испытания плит на прочность, жесткость и трещиностойкость. Изделия, которые не прошли проверку, отправляю на ремонт. К заказчику плиты отправляются в сопровождении технической документации. Паспорт качества заполняется на фирменном бланке завода, подписывается лицом, отвечающим за технический контроль.

Транспортировка и хранение

Складирование и перевозка плит осуществляется в рабочем положении - горизонтально. Между плитами в зоне опорных закладных изделий строго вертикально подкладывают деревянные подкладки. Под нижний ряд подкладки устанавливают на выровненное плотное основание. Изделия укладывают в штабеля, высотой не более 2.5 метра. Не допускается опирание плит в штабеле по трем точкам. Перевозку плит можно производить автомобильным и железнодорожным транспортом. При перевозке изделия должны быть крепко зафиксированы. При погрузочно - разгрузочных работах следует руководствоваться техникой безопасности и установленными правилами.
