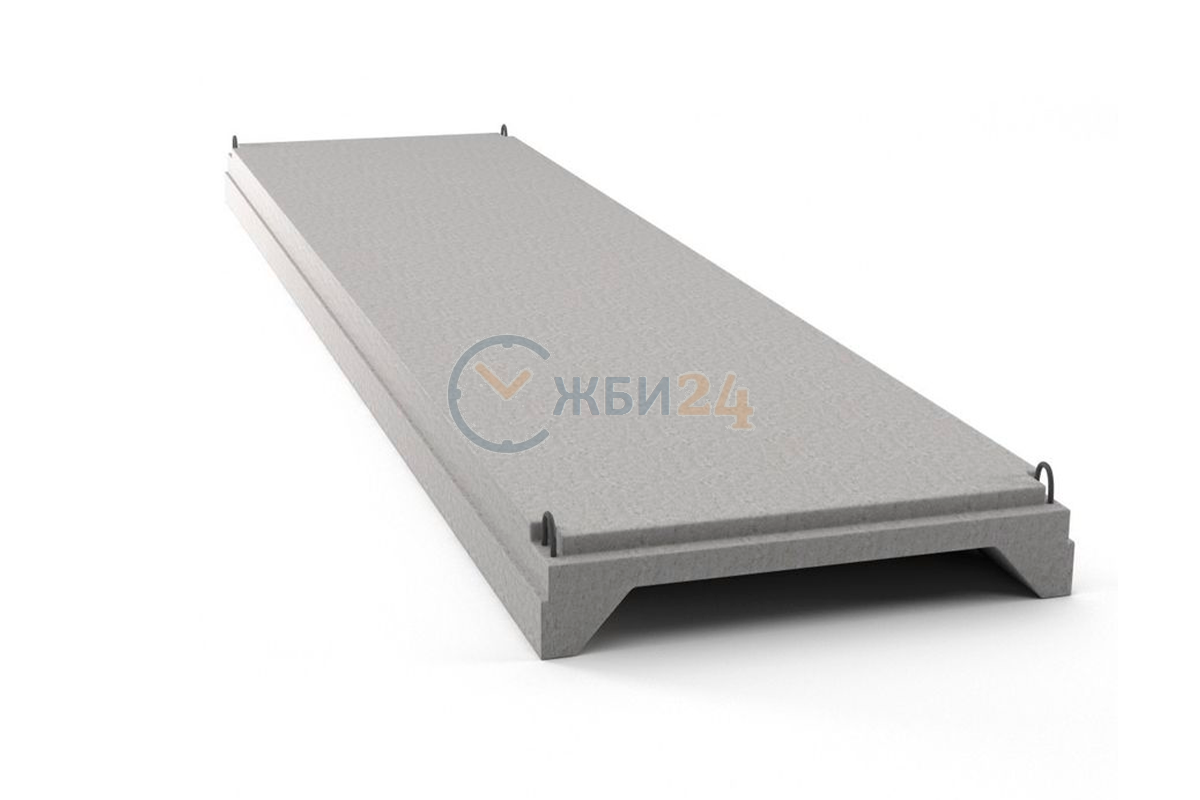

Плита ребристая 3ПВ12-3АIIIв-7

Плиты ребристые 3ПВ 12-3 АIIIв-7 это функциональные изделия из смешанных сортов бетона, разработанных согласно с соответствующим СНиП. Они используются в качестве доборных элементов к более массивным плитам перекрытия и обеспечивают максимальную надежность кровли в условиях повышенных нагрузок. В конструкции ЖБ-плит данной марки предусмотрено отверстие для организации кровельной вентиляции. При соединении их с другими элементами перекрытия используются заложенные в тело плиты замки и анкерные болты, а все швы надежно замоноличиваются бетоном, класс прочности которого составляет не менее В12,5. Это повышает общую устойчивость и несущую способность перекрытия.

1. Варианты маркировки

Марка данных ЖБИ состоит из нескольких буквенных и цифровых символов, разбитых на группы, между которыми ставится дефис. Они несут в себе сведения о типоразмерах и дополнительных технических характеристиках железобетонных ребристых плит. Серия 1.465.1-16 определяет варианты последовательсностей, в которых могут ставиться данные обозначения:

1. 3ПВ 12-2 АIIIв-4;

2. 3ПВ 12-3 АIV-4;

3. 3ПВ 12-2 АтV-4;

4. 3ПВ 12-4 АтVI-4;

5.3ПВ 12-2 АIIIв-7;

6. 3ПВ 12-2 АIV-7;

7. 3ПВ 12-5 АтV-7;

8. 3ПВ 12-2 АтVI-7;

9. 3ПВ 12-1 АIIIв-4;

10. 3ПВ 12-6 АIV-4;

11. 3ПВ 12-1 АтV-4;

12. 3ПВ 12-3 АтVI-4;

13.3ПВ 12-1 АIIIв-7;

14. 3ПВ 12-4 АIV-7;

15. 3ПВ 12-1 АтV-7;

16. 3ПВ 12-1 АтVI-7.

2. Основная сфера применения

Такие материалы, как плиты ребристые Серии 1.465.1-16 можно назвать узконаправленными. Они не обладают особой универсальностью, однако выполняют важную функцию: в одноэтажных промышленных, складских или заводских зданиях, где плит перекрытия стандартных размеров может быть недостаточно для выдерживания запланированной нагрузки, плиты 3ПВ 12-3 АIIIв-7 служат в качестве дополнительного укрепления. Необходимость их применения, как правило, обусловлена наличием повышенных снеговых нагрузок. Данные изделия могут применяться как в отапливаемых, так и в неотапливаемых зданиях, они выдерживают воздействия слабо- и среднеагрессивной среды, а также высокую сейсмическую активность (до 7,8 баллов). Амплитуда температурных колебаний, при которых установка таких плит позволена, от +50 до -40 градусов.

3. Обозначение маркировка изделия

Обязательным аспектом выпуска железобетонной продукции является правильное применение маркировочных обозначений. Они используются в технической документации, в сертификатах качества конкретной партии изделий, а также наносятся непосредственно на поверхность строительных материалов по окончанию их изготовления. Информация, заложенная в марке ребристых плит, расшифровывается довольно просто:

1. 3 – номер типоразмера порядковый;

2. ПВ – ребристая плита с проемом;

3. 12 – длина плиты в дм;

4. 3 – указывает на уровень несущей способности плиты;

5. АІІІв – тип напрягаемой арматуры;

6. 7 – наличие в конструкции дополнительных отверстий и закладных элементов.

Несмотря на то, что при выборе определенной марки строительных материалов ключевым фактором является несущая способность, следует также внимательно ознакомиться и со всеми габаритными показателями изделия. Плита марки 3ПВ 12-3 АIIIв-7 обладает такими размерными значениями:

Длина = 11960;

Ширина = 1480;

Высота = 450;

Вес = 5100;

Объем бетона = 2,04;

Геометрический объем = 7,9654.

4. Изготовление и основные характеристики

Железобетонные строительные материалы производятся по четко выверенной технологии. Такие технические документы как Серия 1.465.1-16 и различные ГОСТы регламентируют весь процесс изготовления ребристых плит перекрытия. Класс используемого бетона по прочности на сжатие соответствует будущим условиям эксплуатации. Для восприятия особо экстремальных нагрузок он может составлять вплоть до В40. Помимо тяжелых сортов для бетонирования применяются также легкие пористые цементные смеси повышенной прочности. Раствор подают в специальные формы, куда заранее был установлен каркас будущего изделия. Для основы каркаса в ход идет сталь классов АІІ и АІІІ. Дополнительные закладные элементы также помещаются в опалубочную форму перед подачей бетона и фиксируются там в проектном положении. После уплотнения сырца и достижения им необходимой консистенции изделия подвергают термической обработке. Это придает плитам положенного уровня отпускной прочности (которая зависит от сезона). Обязательным этапом изготовления являются также приемо-сдаточные испытания, во время которых, сверяясь с контрольными таблицами Серии, исследователи проверяют качество выпущенной партии.

5. Транспортировка и хранение

Крупногабаритные ЖБ-материалы требуют к себе особого отношения при транспортировке и складировании. Главным условием их сохранности является исключение любых случаев сброса и навала изделий. Тщательно отсортированные по маркам и размерам, они хранятся в рабочем горизонтальном положении в ровных штабелях, высота которых не превышает двух с половиной метров. С определенными интервалами по строгим вертикалям между слоями плит располагают деревянные доски для обеспечения максимальной безопасности. Путем привлечения специальной подъемной техники достигается плавная погрузка без неожиданных неприятностей, а во время перевозки все плиты надежно фиксируют в кузове.
