СТ 11
Длинна: 1420 мм.
Ширина: 680 мм.
Высота: 2930 мм.
Вес: 3000 кг.
Объем бетона: 1,2 м3
Геометрический объем: 2,8292 м3
Подробнее
по запросу
Стандарт изготовления изделия: Серия 3.501.1-144

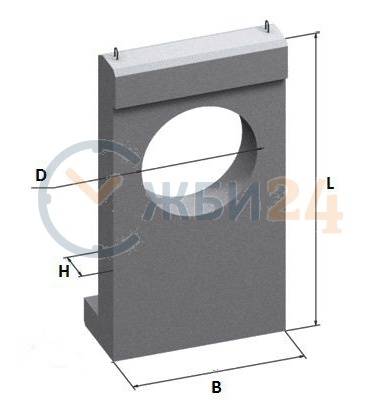

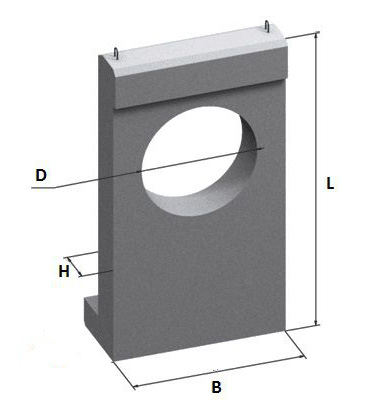

Портальные стенки СТ 11 применяют для обустройства специальных водосборных систем дорожных и железнодорожных насыпей. Их собирают из таких элементов как звенья труб, портальные стенки СТ 11, открылки и лекальные блоки. Подобное инженерное сооружение отличается надежностью, прочностью и долговечностью. Портальные стенки конструктивно выглядят как массивная плита с круглым отверстием. Края конструкции загнутые, это сделано для надежного закрепления изделия в грунте, что также позволяет оградить сооружение от земляного обвала. Отверстие в стенке позволяет присоединить круглую водосборную трубу и зафиксировать оголовок конечного звена. Стенка является отличным укрепляющим элементом. Плита портальная СТ 11 традиционно используется с одноразмерными фундаментными лекальным, упорными и кордонными блоками.
Типовой альбом – Серия 3.501.1-144 содержит данные о характеристиках к исходным материалам, правила маркирования, хранения и перевозки готовой продукции, а также рабочие чертежи и спецификации для использования их в технологическом процессе. Все условия стандарта обязательны для исполнения.
1. Варианты написания маркировки.
Обозначают портальные стенки СТ 11 по условиям государственного стандарта – Серии 3.501.1-144. Написание маркировочных знаков выполняется следующими вариантами:
1. СТ 11;
2. СТ.11;
3. СТ-11.
2. Основная сфера применения.
Портальные стенки СТ 11 используют в благоустройстве автодорог и железных дорог в местах насыпей, а также для мостов в местах прокладки городских коммуникаций. Это укрепительный элемент, ограждающий водосборную систему от попадания загрязнений, обвалов грунта и прочих факторов. Конические звенья оголовка трубы четко стыкуют к портальной стенке, к ним же крепят открылки, образуя единую конструкцию (подобные системы используют уже 30 лет). Применяют СТ 11 для постоянных и временных водотоков.
Выносливые изделия способны работать в условиях агрессивной среды и любых климатических зонах России, включая все 4 группы по ветровой нагрузке. Возникают вертикальные усилия от насыпи высотой до 20 метров, при этом портальные стенки обладают достаточным запасом прочности. Плиты СТ 11 должны отвечать требованиям по прочности и безопасности использования в условиях колоссального давления грунта, динамических колебаний, вибраций, увеличения временной нагрузки от движущегося транспорта любой тоннажности. Благодаря значительной массе элементы надежно фиксируются в зоне их установки, исключая вандализм.
3. Маркировка изделий.
Портальные стенки марки СТ 11 обозначают согласно действующего стандарта – Серии 3.501.1-144. В знаках отображают тип изделия и его размерную группу. Обозначающие знаки наносят черной несмываемой краской на боковую грань плиты, дополнительно указывают: дату производства, массу и знак ОТК компании-производителя.
Размерные характеристики следующие:
Длина = 1420;
Ширина = 680;
Высота = 2930;
Вес = 3000;
Объем бетона = 1,2;
Геометрический объем = 2,8292.
4. Основные характеристики материалов.
Изготавливают портальные стенки СТ 11 из бетонов плотных смесей. Марка прочности материала должна быть не менее М200 и М300. Благодаря тому, что в исходный состав бетона вводят специальные полимеризирующего свойства, воздухововлекающие добавки и пластификаторы, удается получить отменные физические параметры готового изделия. Для них бетон берется с высокими эксплуатационными характеристиками, так как изделия применяют в условиях агрессивной среды:
- морозостойкость до 300 циклов замораживания-размораживания;
- водонепроницаемость марки W6, бетонная поверхность дополнительно гидрофобизируется;
- водопоглощение – не более 4% (высокая стойкость к влажности);
- трещиностойкость;
- химическая стойкость и выносливость к любым химически агрессивным средам;
- прочность.
Усиление конструкции стенки выполняется путем армирования. Используют сварные стальные каркасы из стали класса A-I, Ac-II, A-II, A-III по ГОСТ 5781-82. Изготавливают каркасы по схеме КП 73, арматурные плоские сетки – по схемам С27 и С28. Металлические компоненты проходят антикоррозионную обработку, что позволяет существенно продлить срок службы.
5. Транспортировка и хранение.
Портальные стенки СТ 11 перевозят автомобильным или иным спецтранспортом. Используют машины достаточной грузоподъемности. Изделия фиксируют, а при погрузо-разгрузочных работах не наваливают и не скидывают, соблюдают технику безопасности. Хранение продукции осуществляется штабелями. Слои рядов изолируют деревянными досками, для того чтобы исключить появление сколов и других дефектов. Продукция сертифицирована и отгружается со склада с разрешительной документацией.
