СТ 271-3,5 М
Длинна: 2160 мм.
Ширина: 1400 мм.
Высота: 6300 мм.
Вес: 9800 кг.
Объем бетона: 3,93 м3
Геометрический объем: 19,0512 м3
Подробнее
по запросу
Стандарт изготовления изделия: Серия 3.501.1-126
Блоки откосных стенок СТ 271-3,5 м - железобетонные строительные элементы. Насыпи дорог не могут эксплуатироваться без водотоков. Отвод воды позволяет сохранить дорожное полотно в хорошем состоянии, так как в противном случае постоянное подмытие насыпи грунтовыми водами и атмосферными осадками приведет к ее быстрому разрушению. Для отвода вод сооружают водосборные системы, которые прокладывают сквозь насыпи, преодолевая любые водные преграды.

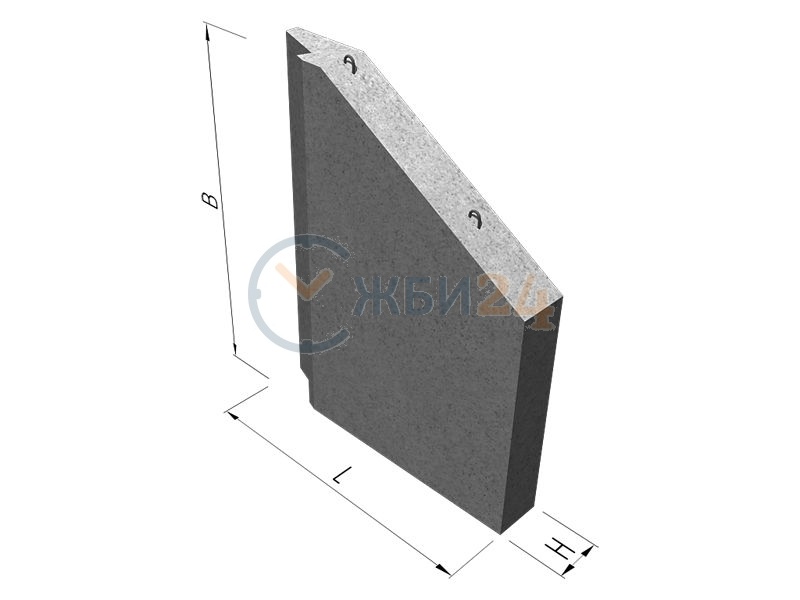

Водоток состоит из ряда элементов, где основное укрепляющее приспособление – это блоки откосных стенок СТ 271-3,5 м. Конструктивно элемент выглядит как плоская панель толщиной 30 см сложной усеченной формы. Для установки откос имеет специальную опорную подставку, а для стыковки с оголовком – специальный скос. Благодаря тому, что стенки изготавливаются из железобетона, достигаются все свойства высокой прочности, надежности и долговечности детали водотока.
1. Варианты написания маркировки.
По условиям действующего регламента государственного образца – Серии 3.501.1-126 допускается формировать запись маркировочного обозначения откосов марки СТ различными вариантами:
1. СТ 271-3,5 м.
2. СТ 271.3,5 м.
3. СТ 271 3,5 м.
2. Основная сфера применения.
Блоки стенок СТ 271-3,5 м из железобетона применяются в строительстве водосборных систем автодорожных и железнодорожных насыпей. Откосы данной марки монтируются совместно с одноразмерными прямоугольными звеньями оголовков труб. Предназначены укрепляющие стенки водосборов для эксплуатации в слабоагрессивной среде водотоков периодического действия. Использование стенок для транспортировки химически агрессивных сред не допускается. Блоки СТ 271-3,5 м не применяют в строительстве водотоков, в которых могут образовываться наледи (вследствие значительных перепадов отрицательных температур).
3. Обозначение маркировки.
Маркировку на откосные стенки СТ 271-3,5 м наносят согласно строгих норм Серии 3.501.1-126. Регламент содержит правила составления буквенно-цифрового обозначения ЖБ-изделий данного типа. В код включают: тип изделия, основная размерная группа, параметр, указывающий на несущую способность стенки и тип исполнения (м – северное исполнение, то есть, предназначено для эксплуатации в климатических условиях Дальнего Севера). Знаки наносят специальной черной краской, которая не стирается долгое время, и в случае демонтажа стенки можно было считать маркировочные знаки.
Основные размерные характеристики изделия:
Длина = 2160;
Ширина = 1400;
Высота = 6300;
Вес = 9800;
Объем бетона = 3,93;
Геометрический объем = 19,0512.
4. Основные материалы и их характеристики.
Изготавливают блоки откосных стенок СТ 271-3,5 м методом вибропрессования из тяжелых бетонов марки прочности от М300 (соответственно класс прочности В30). Материалы должны отвечать строгим стандартам действующей Серии 3.501.1-126 по морозостойкости, водонепроницаемости и трещиностойкости бетона. Пределы каждого параметра подбираются в соответствии с данными ГОСТ и конкретными условиями эксплуатации.
Откосные стенки запроектированы на использование при отрицательных температурах (расчетный параметр до -40 градусов), постоянном действии воды, высокой сейсмической активности и значительных вертикальных статических и динамических нагрузках. Высокая трещиностойкость бетона и качественное армирование элементов позволяет достигнуть проектных данных и создать необходимый запас прочности.
Выдерживать значительные давления грунта и динамические удары от проезжающего тоннажного транспорта стенкам СТ позволяет усиленная конструкция изделия. В тело плиты закладывают стальные сварные каркасы. Их изготавливают из сталей класса А-100 и А-200 по требованиям ГОСТ 5781-82, и производят к ним приварку монтажных петель, которые используются для подъема стенок на высоту. Допускается применение вязаных металлических каркасов. Стальные узлы покрывают антикоррозионными составами.
5. Транспортировка и хранение.
Массивные стенки транспортируют и хранят в рабочем горизонтальном положении. Допускается перевозить элементы в вертикальном положении, при условии, что обеспечена надежная фиксация каждого элемента. Слои между стенками прокладываются деревянными досками. Это позволяет исключить бой продукции во время доставки. Хранение откосов СТ 271-3,5 м осуществляется штабелями на песчаной подсыпке. Складирование желательно организовать в крытом помещении. Слои в штабеле изолируют подкладочным материалом, чтобы исключить трение ЖБ-изделий между собой. Погрузка и разгрузка блоков стенок выполняется спецтехникой достаточной грузоподъемности. Во время работ соблюдают меры безопасности, а операции должны выполняться максимально корректно.
