СТ 4 ПЛ
Длинна: 1850 мм.
Ширина: 300 мм.
Высота: 2270 мм.
Вес: 2500 кг.
Объем бетона: 0,98 м3
Геометрический объем: 1,2598 м3
Подробнее
по запросу
Стандарт изготовления изделия: Серия 3.501.1-144

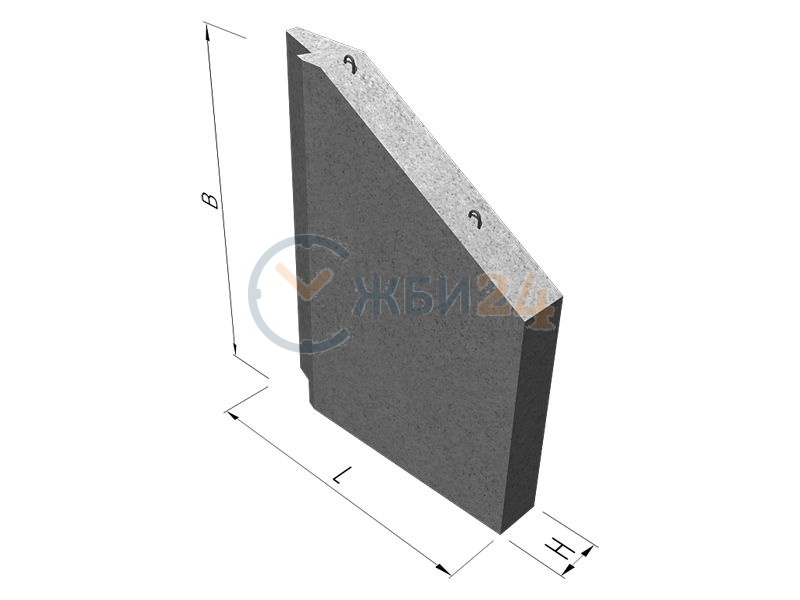

Откосные стенки СТ 4 пл - элементы укрепления, применяемые в дорожном строительстве в сложных грунтовых условиях. На практике возведения дорог в узких проемах применяют откосные стенки СТ 4 пл. Конструктивно это усеченная плита, напоминает форму крыла. Они представляют собой увесистые блоки прямоугольной формы. Верхняя вертикальная грань имеет вырез по форме, к которому выполняется стыковка открылка и портальной стенки. Система строится из расчета постоянного или периодического действия.
Открылки СТ 4 пл отличаются высокой строгостью размеров и геометрических форм, жесткостью конструкции, прочностью и трещиностойкостью, так как участвуют в дорожном строительстве объектов повышенной ответственности. Могут быть цельные и сборные. Данные железобетонные изделия служат оптимальной защитой от обвалов грунта к выходным отверстиям водоотводных труб.
1. Варианты написания маркировки.
Стенки откосов земляных насыпей маркируют по строгим требованиям действующего стандарта – Серии 3.501.1-144 и записывают знаки несколькими вариантами:
1. СТ 4 пл;
2. СТ.4пл;
3. СТ-4 лп.
2. Основная сфера применения.
Железобетонные откосные стенки СТ 4 пл или открылки главным образом используются в обустройстве дорог и земляных насыпей различного назначения и любой высоты. Устанавливается укрепление данного типа по концам портальной стенки или звена-оголовка трубы. Плиты работают под внушительным давлением грунта, а также подвергаются динамическим нагрузкам, возникающим при движении автомобилей или поездов.
Стенки выполняют также функцию направляющего элемента. Откос направляет стекающие дождевые воды в специальный канал, обеспечивая сохранность насыпи, а также защиту от засорения водоотводного канала. Откосные стенки СТ 4 пл применяют совместно с одноразмерными водопропускными трубами. Это могут быть трубы круглого, прямоугольного или сборного сечения, а также совместно со всеми типоразмерами портальных стенок. Откосы монтируются в 2-х исполнениях – правом и левом.
В системе данного типа предусматривается использование труб из круглых звеньев, предназначенных для периодически действующих водостоков с прямым или иным опиранием стенок. Трубы обеспечивают отвод скопившейся влаги с одной стороны насыпи и выводя ее с другой.
3. Маркировка изделия.
Стенки откосов СТ 4 пл маркируют согласно правилам стандарта Серии 3.501.1-144. Это необходимо для удобства сортировки готовой продукции еще на стадии производства по видам и маркам. В обозначении записывают тип изделия, основную размерную группу. В знаках указывают направление стыковки л и п, то есть левая-правая, или зеркально. Дополнительно указывается среда эксплуатации изделия: "м" – особо суровые условия.
Основные характеристики:
Длина = 1850;
Ширина = 300;
Высота = 2270;
Вес = 2500;
Объем бетона = 0,98;
Геометрический объем = 1,2598.
4. Основные характеристики материалов.
Открылки СТ 4 пл изготавливают из плотных марок бетонов класса прочности В20. Стенки эксплуатируют в условиях постоянного действия внешней агрессивной среды, поэтому в исходные материалы вводят специальные высококачественные инертные наполнители, повышающие эксплуатационные характеристики. Используют гравийный щебень мелкой фракции камня и песок с мелким зерном. Эти компоненты повышают не только прочность готового изделия, но и стойкость бетона к действию влаги и отрицательных температур. Марка водонепроницаемости W6, марка морозостойкости F200-300. Дополнительная гидрофобная пропитка повышает сопротивляемость бетона впитывать влагу. Введение специальных присадок в бетон позволяет повысить стойкость откоса к химическому действию со стороны грунтов.
Усиленное армирование плит позволяет получить требуемые прочностные показатели. Для этого применяют стальные стержни с предварительным напряжением и сварные сетки, изготовленные методом контактно-точечной сварки. Применяют сталь класса A-100 и A-300. Используются армирующие конструкции: каркасы плоские, сетки арматурные, которые изготавливают контактно-точечной сваркой по схемам согласно технической документации.
В местах вырезов есть закладные детали, которые используются для стыковки с фундаментом трубы. Монтажные петли привариваются к основному каркасу и служат подъемными элементами. Все металлические детали защищаются от коррозии.
5.Транспортировка и хранение.
Откосные стенки СТ 4 пл транспортируют специальным транспортом требуемой грузоподъемности. Изделия обязательно фиксируют стальной лентой или проволокой, чтобы исключить падение продукции во время перевозки. Слои прокладывают досками, предотвратив порчу плит. Грузят ЖБИ при помощи подъемных кранов, выполнив строповку крюков машины с такелажными петлями плиты. При проведении всех работ соблюдают правила техники безопасности и предосторожности. Хранение откосов осуществляется в штабелях высотой до 2,5 метров.
