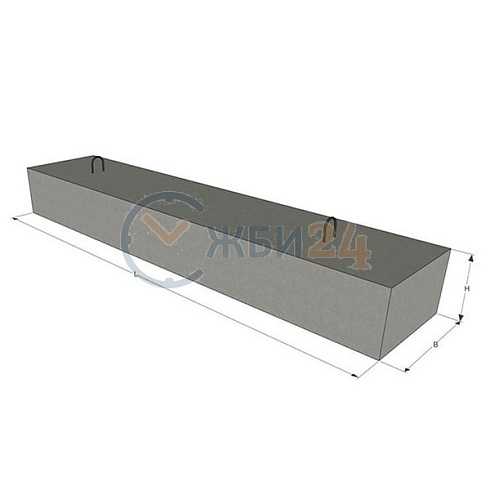

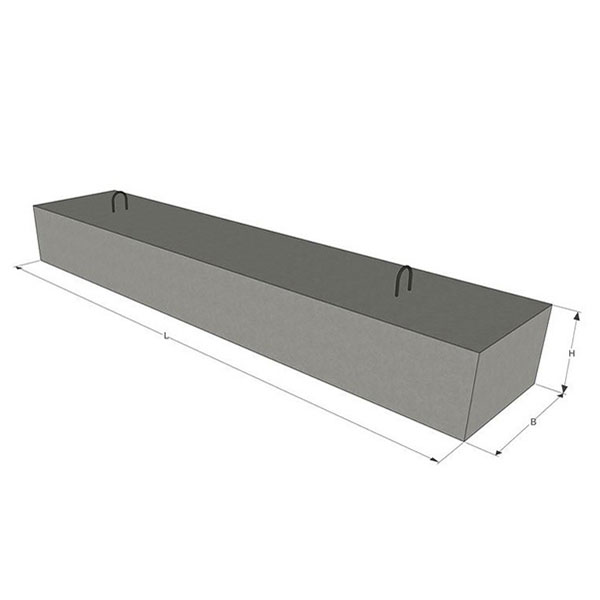

Перемычка плитная 2ПП 14-4

Стандарт изготовления изделия: Серия 1.038.1-1
Перемычки плитные 2ПП 14-4 нашли широкое применение в строительной сфере. При обустройстве оконных и дверных проемов применяют 2ПП 14-4. Данные изделия отличаются высокой прочностью и надежностью. За счет их использования удается получить долговечные и качественные конструкции. Без применения плитных перемычек обустройство проемов – не допускается. Каждое железобетонное изделие имеет свои особенности и характеристики. Рассмотрим более подробно перемычки 2ПП 14-4.

1.Варианты написания маркировки.

Железобетонные перемычки плитного типа 2ПП 14-4 маркируют согласно Серии 1.038.1-1, согласно которой в обозначение входят буквенно-цифровые комбинации (указывают размерные группы и тип изделия).

1. 2ПП 14-4;

2. 2ПП 14-4 п.


2.Основная сфера применения.

Перемычки из железобетона 2ПП 14-4 используют в гражданском частном строительстве домов для перекрытия дверных и оконных проемов. В отличие от брусковых перемычек, данные изделия имеют большую ширину, сечение прямоугольное. Это плоские элементы, которые применяются в строительстве стен и перегородок. Стоит отметить, что ширина перемычек подбирается только в кратном размере толщине стен. Данные перемычки 2ПП 14-4 могут быть использованы для обустройства общественных и производственных помещений.

За счет особых материалов, из которых изготавливаются плитные перемычки, удается получить высокопрочные конструкции, при этом сами плиты могут воспринимать нагрузки до 7 тонн. Расчетная нагрузка учитывает не только статические и динамические деформации, но и собственный вес изделия.

Плитные перемычки 2ПП 14-4 рассчитываются на определенные нагрузки, перекрытие проемов сверх указанных сжимающих и сдавливающих деформаций – не допускается. Если перемычка имеет неправильную геометрическую форму, сколы, раковины или наплывы, то эксплуатация изделия также не допускается. Данные условия регламентирует Серия 1.038.1-1. Данный Регламент также устанавливает полную технологию их изготовления и использования. Нарушение Норм – не допускается, так как обрушение здания может иметь плачевные последствия.

Данные перемычки 2ПП 14-4 могут быть использованы в достаточно жестких условиях – сейсмическая активность до 7 баллов по шкале Рихтера. Высокая прочность обуславливает стойкость здания, имеют повышенную прочность.

3.Обозначение маркировки изделия.

Основной Регламент, согласно которому производится маркировка плитных перемычек 2ПП 14-4, Серия 1.038.1-1. В маркировку входит буквенная и цифровая комбинации. Маркировка включается в себя следующие параметры:

1. 2 – порядковый номер поперечного сечения железобетонного изделия;

2. ПП – Плитная перемычка, тип элемента;

3. 14 – длина, величина указывается в дц.;

4. 4 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;

5. Дополнительно могут быть указаны следующие параметры: "П" – наличие строповочных петель в изделии; "А" – анкерные выпуски, для крепления балконов; "С" - сейсмоустойчивые прочные перемычки; геометрический объем одного изделия – 0,0755 , объем бетона- 0,076 .


4.Основные материалы для изготовления и характеристики.

Плитные перемычки 2ПП 14-4 изготавливают из тяжелых бетонов высоких марок с плотностью от 2200 до 2500 кг/м3 включительно. Бетон берется марки по прочности на сжатие – не менее чем М200, что соответствует классу прочности на сжатие – В15. По морозостойкости данные изделия должны выдерживать не менее 100-150 циклов замораживания и размораживания. Данные элементы не подвергаются действию водной среды, поэтому водонепроницаемость должна соответствовать марке W2.

Железобетонные перемычки типа ПП могут быть изготовлены с технологическим уклоном боковых и торцевых граней. Так как максимальная нагрузка менее 800 кг/м, то плитные элементы не могут быть использованы при обустройстве несущих стен.

Для повышения прочности плитные перемычки 2ПП 14-4 подвергают армированию. Для этого используют каркас из гнутых прутков тип КР8 – 5 шт. Класс арматуры должен соответствовать марке А111. Дополнительно закладывают строповочные петли тип П1. Все стальные элементы обрабатывают антикоррозионными составами.

5.Хранение и транспортировка.

Транспортировка перемычек 2ПП 14-4 производится при помощи спецтранспорта – КАМазы, манипуляторы и прочие машины. Средняя норма загрузки составляет – 50-67 шт. Перевозка осуществляется в специальных контейнерах, все элементы прокладывают деревянными досками по концам перемычек. Все железобетонные изделия укладывают в горизонтальное положение. Хранят 2ПП 14-4 в штабелях.
