Лоток кабельных каналов УБК-5
Вес, кг:72
Высота h, мм:60
Длина L, мм:995
Ширина b, мм:495
Марка бетона:200
ГОСТ, Серия:Серия 3.407-102
Подробнее
Стандарт изготовления изделия: Серия 3.407-102

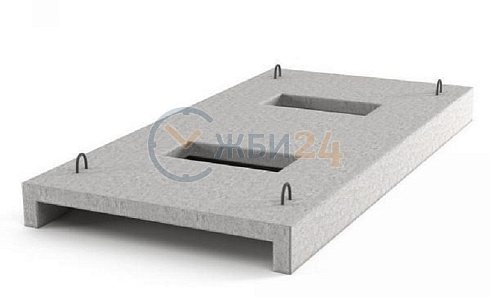

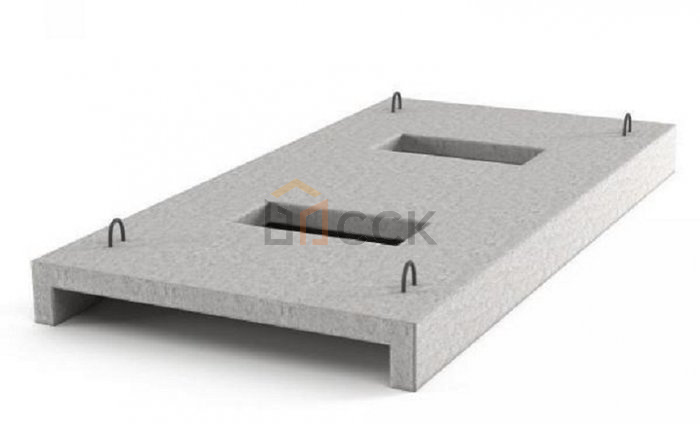

Плиты перекрытия лотков кабельных каналов УБК 5 являются востребованными высокопрочными строительным материалом. Конструкция представляет собой прямоугольную плиту, как в продольном, так и в поперечном сечении. На теле изделия присутствуют закладные детали, а также строповочные петли, необходимы для упрощения погрузочно-разгрузочных работ и монтажа.
Применяются унифицированные плиты перекрытий при строительстве подстанции напряжением 35-500 кв. Конструкции служат в качестве перекрывающих элементов лоткам, в которых размещаются кабели и другие необходимые коммуникации подстанций. Изделие обладает высокой прочностью, надежностью и долговечностью, что позволяет гарантировать продолжительно эксплуатационный срок всего сооружения.
Маркировочное обозначение
На поверхности изделий в обязательном порядке необходимо наносить знаки, цель которых показать главные особенности конструкции. Они отражаются масляной краской, устойчивой к воздействиям температурных колебаний и влажности. Совокупность символов УБК 5 имеет следующую расшифровку:
1. УБК - тип конструкции - плита перекрытия кабельного лотка;
2. 5 - порядковый номер типоразмера элемента.
Запрещено произвольно корректировать маркировочные знаки. Дополнительно можно указывать массу, дату производства и штамп отдела технического контроля.
Особенности производства
С подробным процессом производства плит перекрытия кабельных лотков УБК 5 можно ознакомиться в Серии 3.407-102. Согласно требованиям нормативного документа, стальные опалубочные формы являются наиболее подходящими для процесса производства, ввиду того что они позволяют сохранить точные геометрические пропорции конструкций и обеспечить высокое качество готовых изделий. В качестве главного материала рекомендуется применять тяжёлый бетон марки М200 по прочности на сжатие. Физико-химические показатели бетона, такие как морозостойкость и водонепроницаемость должны составлять соответственно F100-200 и W6.
Армируется изделия сварными сетками, выполненными с помощью контактной точечной сварки в местах пересечения всех стержней. Для производства сеток используется горячекатаная сталь классов AI и AIII, отвечающая требованиям ГОСТ 5781-61, а также холоднотянутая проволока класса В1 по ГОСТ 6727-53. Диаметр стали должен составлять 8-10 мм, диаметр проволоки 4 мм. Для производства закладных элементов, присутствующих в теле конструкций, используется сортовой прокат марки Вст3, отвечающий требованиям ГОСТ 380-71. Присутствующие в теле элемента отверстия выполняются с помощью сплющенных газовых труб марки ТР 25л и отвечающих требованиям ГОСТ 3262-75. Сечение труб составляет 40х20 мм. Для обеспечения продолжительного эксплуатационного срока службы конструкций важно обеспечить величину защитного бетонного слоя до поверхности армирования, а также обработать все металлические компоненты специальными противокоррозионными составами.
После производства конструкций верх плит отмечается масляной краской в виде букв или надписи «верх». При достижении отпускной прочности элемента отправляются на испытания, результаты которых фиксируются в специальных сертификатах, предоставляемых потребителю.
Транспортировка и хранение
Складирование и транспортировка плит перекрытия кабельных лотков УБК 5 должны осуществляться с соблюдением техники безопасности. Укладка должна производиться в горизонтальные штабеля с обязательным использованием деревянных инвентарных подкладочных материалов, препятствующих трению и бою конструкций между собой. Важно для осуществления погрузочно-разгрузочных работ использовать специализированную технику. Запрещён сброс, навал и перемещение изделий волоком. Все некондиционные элементы должны отбраковываться и складировать отдельно.
