Блок унифицированный дырчатый БДЛ 40,6
Вес, кг:1000
Высота h, мм:250
Длина L, мм:3950
Ширина b, мм:560
Марка бетона:350
ГОСТ, Серия:Серия 3.407.1-157
Подробнее
Стандарт изготовления изделия: Серия 3.407.1-157
Блоки дырчатые лотков кабельных каналов БДЛ 40-6 – это универсальные изделия, которые предназначены для прокладки переходов силового кабеля под автомагистралями. Конструкция прочная, надежная и долговечная. Это позволяет использовать блок данного типа в самых суровых климатических зонах, в том числе в Сибири и на Урале.

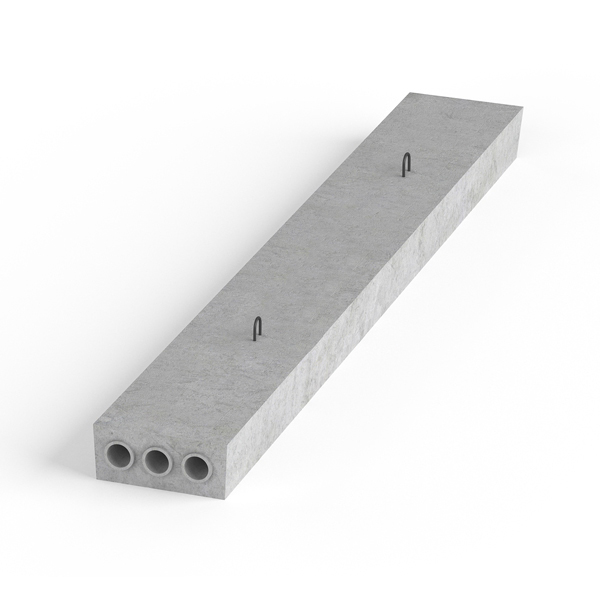

Конструктивно дырчатый блок представляет собой прямоугольник с несколькими сквозными отверстиями цилиндрического сечения. Основная функция – защита проложенных кабельных коммуникаций от действия сил морозного пучения, грунтовых вод, различных деформаций. Применяют блоки БДЛ совместно с одноразмерными лотками и плитами перекрытия каналов. БДЛ – компактные изделия, поэтому процедура монтажа достаточно проста. Достижение нормативных эксплуатационных параметров достигается путем строгого соблюдения требований действующего стандарта в технологическом процессе. Блоки выпускаются правильной геометрии, высокой прочности благодаря качественному армированию и долговечными, то есть не требуют каких-либо вложений на обслуживание и ремонт.
1. Варианты маркировки.
Блоки дырчатые лотков кабельных каналов БДЛ 40-6 маркируются согласно действующей Серии 3.407.1-157. Конструкция имеет один типоразмер и обозначается – БДЛ 40-6. Маркировка наносится на боковую грань каждого блока партии. Там же прописываются дата производства, товарный знак компании-производителя и масса изделия. Варианты написания обозначения могут быть следующими:
1. БДЛ 40-6;
2. БДЛ 40.6.
2. Основная сфера применения.
Пустотные блоки лотков БДЛ 40-6 используют для прокладки электрических силовых кабелей в условиях подземной прокладки через автомобильные дороги, трассы и магистрали. Эти изделия способны выдерживать значительные весовые нагрузки, а также статические и динамические усилия, которые возникают в условиях высокой интенсивности движения автотранспорта высокой тоннажности. Часто применяют дырчатые блоки марки БДЛ в станционном и сетевом строительстве, а также при обустройстве подстанций и вспомогательного электротехнического оборудования и ОРУ.
3. Обозначение маркировки изделия.
Блоки дырчатые лотков кабельных каналов БДЛ 40-6 имеют буквенно-цифровое обозначение. Оно расшифровывается следующим образом:
1. БДЛ – блок дырчатый лотковый;
2. 40 – округленная величина длины блока, указывается в дм.;
3. 6 – округленная величина ширины изделия, указывается в дм.
Остальные технические характеристики БДЛ 40-6:
Длина = 3950;
Ширина = 550;
Высота = 250;
Вес = 1000;
Объем бетона = 0,4;
Геометрический объем = 0,5431;
4. Изготовление и основные характеристики.
Блоки дырчатые БДЛ 40-6 производят из тяжелого бетона класса прочности на сжатие не менее В25 или марки прочности М350. Данный тип бетона имеет низкий показатель водопоглощения (не более 4%) и высокий уровень морозостойкости (допускается эксплуатация изделия в значительном минусе). Как и все железобетонные конструкции, данное изделие стойко к коррозии и электрокоррозии, активно противостоит любым действиям грунтовой влаги и агрессивных химических веществ. Поверхность изделий может дополнительно гидрофобизироваться, если эксплуатация будет осуществляться в условиях высокого стояния грунтовых вод.
Для повышения прочностных характеристик блоки армируют. В состав гнутых каркасов усиления по схеме КР 4 (4 штуки) входят: сварная сетка и стержневая арматура класса А-100 и А-300 по ГОСТ 5781-82. Каждый блок оснащен монтажными петлями в количестве 4 шт. Для их изготовления используют горячекатаную гладкую арматуру. Для продления службы изделия металлические фрагменты обрабатываются антикоррозийными средствами. Сталь арматуры должна быть полностью скрыта бетоном. Его слой – не меньше 5 мм.
5. Хранение и транспортировка.
Складируют блоки дырчатые лотков кабельных каналов БДЛ 40-6 штабелями высотой до 2-2,5 метров, при этом слои между элементами изолируют деревянными щитами или досками. Это позволяет избежать боя продукции и появления различных дефектов на поверхности. Каждая партия должна быть отделена от земли деревянными подкладками. Укладка изделий проводится плотно друг к другу на максимально ровной поверхности. Стопка блоков желательно не должна превышать 4 единиц в высоту.
Для транспортировки ЖБИ данного типа используется специальная техника необходимой грузоподъемности и габаритности. Во избежание повреждений, блоки должны быть надежно закреплены. Элементы имеют достаточно внушительную массу, поэтому для погрузки и разгрузки применяется спецтехника (автокраны и автопогрузчики). Изделия фиксируют и прокладывают досками. Не допускается навал или сброс изделий, так как это приводит к их разрушению.
