Фундамент забора Ф1К (700х900х750)

Фундаменты оград Ф 1 к - это обязательные составные части сборных железобетонных ограждений для промышленных предприятий и складских площадок. В качестве изоляции территории завода, крупной фабрики или строительного объекта оградам данного типа нет равных. Повышенные прочностные характеристики, максимальная устойчивость, непреодолимость для злоумышленников, стойкость к жестким условиям внешней среды и простота в монтаже – что еще может быть нужно? Фундаментные основы для таких оград относятся к стаканному типу, что существенно повышает их надежность.

1. Варианты маркировки

Варианты написания маркировочных обозначений типовых железобетонных изделий определяются официальными стандартами и не могут меняться по усмотрению производителя. Для фундаментов оград Серии 3.017-1 варианты маркировки могут быть такими:

2. Основная сфера применения

В установке массивных железобетонных ограждений порой нуждаются не только промышленные участки предприятий. За счет чрезвычайно высоких эксплуатационных характеристик такие «заборы» часто применяют для изоляции офисных зданий, территорий, где временно ведутся строительные работы и многое другое. Ограды Серии 3.017-1 и, соответственно, фундаменты Ф 1 к легко переносят сильные морозы и влажность, они вполне могут устанавливаться на нестабильных грунтах и благодаря этому пользуются довольно большой популярностью в сфере современного строительства.

1. Ф 1;
2. Ф 2;

3. Ф 3;

4. Ф 4;

5. Ф 5;

6. Ф 6;

7. Ф 7.

3. Обозначения маркировки изделия

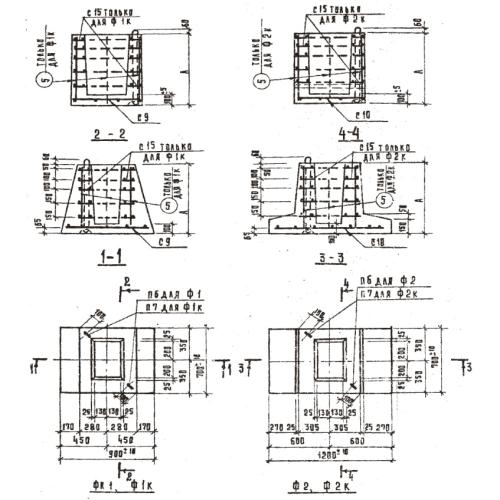

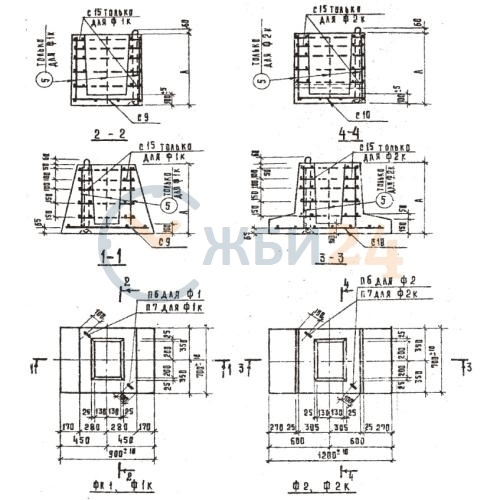

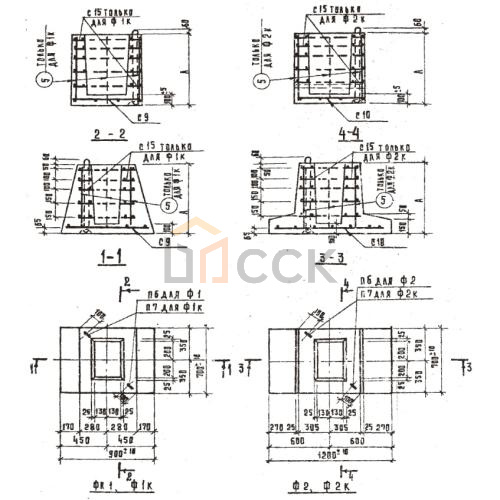

Каждому отдельному составному элементу оград Серии 3.017-1 присвоено отдельное буквенно-цифровое обозначение. Это марка ЖБ изделия, которая указывает на вид элемента, особенности его конструкции, габаритные параметры и тип армирования (последнее опционально). Согласно с основными положениями типового проекта марку Ф 1 к расшифровывать следует так:

1. Ф – фундамент ограды железобетонный;

2. 1 – порядковый номер типоразмера.

Данное универсальное наименование помогает быстро идентифицировать строительный материал на складе или непосредственно на объекте. Полные размерные параметры для конкретного этого изделия представлены такими значениями:

Длина = 900;

Ширина = 700;

Высота = 750;

Вес = 780;

Объем бетона = 0,31;

Геометрический объем = 0,4725.

Маркировочные обозначения в обязательном порядке наносятся на боковые грани каждого десятого элемента партии и дополняются информацией о дате выпуска и названии завода-производителя.

4. Изготовление и основные характеристики

Фундаменты железобетонных оград Ф 1 к аналогично с прочими составными элементами промышленных изгородей изготавливаются в условиях оборудованных специализированных заводов, с условием обязательного пооперационного контроля над каждым этапом производства. Для данных изделий в качестве основной укрепляющей основы применяются плоские сетки, объединенные в пространственные каркасы методом контактно-точечной сварки. При этом в ход идет арматурная сталь классов А-І, А-ІІ и А-ІІІ. На стадии закрепления арматурных элементов в проектном положении к каркасу также привариваются строповочные петли для удобства при последующем изъятии из форм и монтажных работах.

Что касается защитной цементной смеси, которой заливают заранее подготовленный каркас, то она делается из бетона высокой марки прочности М200. За счет высокого уровня морозостойкости цементного раствора готовое изделие может выдерживать вплоть до -50 градусов при расчетной средней температуре в 35 градусов. Бетонированию фундаментов уделяется особо пристальное внимание, так как в последствие изделия не будут подвергаться дополнительной обработке.

При этом следует тщательно соблюдать все условия: равномерное распределение и максимальное уплотнение бетонной смеси, достижение ею отпускного уровня прочности в 70%, соответствие размерных параметров проектным показателям, гладкость поверхности, отсутствие усадочных трещин и наплывов. Все это проверяется в ходе проведения окончательных приемо-сдаточных испытаний. По успешному прохождению партией данных проверок, фундаменты, наконец, отправляются на склад или заказчику.

5. Транспортировка и хранение

Железобетонные панели и блоки для строительства хранят на заранее подготовленных площадках с выровненным песчано-щебенчатым основанием. Залогом сохранности изделий служит четкое соблюдение всех установленных норм безопасности. Хранить фундаменты оград Ф 1 к следует в штабелях не выше 1,5 метров, располагая под каждым ребром специальную изолирующую прокладку. Главным условием безопасной погрузки является равномерное распределение веса ЖБ блока и использование соответствующей грузоподъемной техники. В кузове транспорта изделия надежно закрепляются с помощью специальных перетяжек, что служит необходимой защитой от ударов и опрокидывания во время тряски.
